Kamery termowizyjne w diagnostyce budynków – jak wykrywają ukryte usterki instalacyjne i mostki cieplne?

Kamery termowizyjne w diagnostyce medycznej i przemysłowej rejestrują promieniowanie podczerwone, wizualizując różnice temperatur z dokładnością do 0,1°C. Umożliwiają nieinwazyjne wykrywanie stanów zapalnych, nowotworów piersi, awarii elektrycznych, mostków termicznych w budynkach. Są szybkie, bezpieczne, bez promieniowania jonizującego, z zasięgiem do kilkuset metrów.

Kamery termowizyjne w diagnostyce budynków rewolucjonizują wykrywanie ukrytych usterek instalacyjnych i mostków termicznych. Te zaawansowane urządzenia rejestrują promieniowanie podczerwone (IR) emitowane przez obiekty, przekształcając je w obraz termograficzny, gdzie różnice temperatur widoczne są jako kontrastowe kolory. Za pomocą tego specjaliści mogą zlokalizować problemy niewidoczne gołym okiem, takie jak nieszczelności izolacji czy awarie ogrzewania. W Polsce, zgodnie z normą PN-EN 13187, termowizja jest standardem w certyfikacji efektywności energetycznej budynków.

Diagnostyka termiczna za pomocą kamer pozwala na bezinwazyjną inspekcję, oszczędzając czas i koszty remontów. Na przykład, kamera o rozdzielczości 384×288 pikseli, jak modele FLIR E96, wykrywa anomalie już przy deltą T rzędu 0,05°C. Mostki termiczne – obszary o podwyższonej przewodności ciepła (np. przez nieszczelne styki ścian i stropów) – powodują nawet do 25% strat energii grzewczej, jak podają raporty Instytutu Techniki Budowlanej z 2022 r. Pytanie brzmi: jak dokładnie kamery termowizyjne w diagnostyce budynków ujawniają te ukryte defekty?

Jak kamery termowizyjne wykrywają mostki cieplne i usterki instalacyjne?

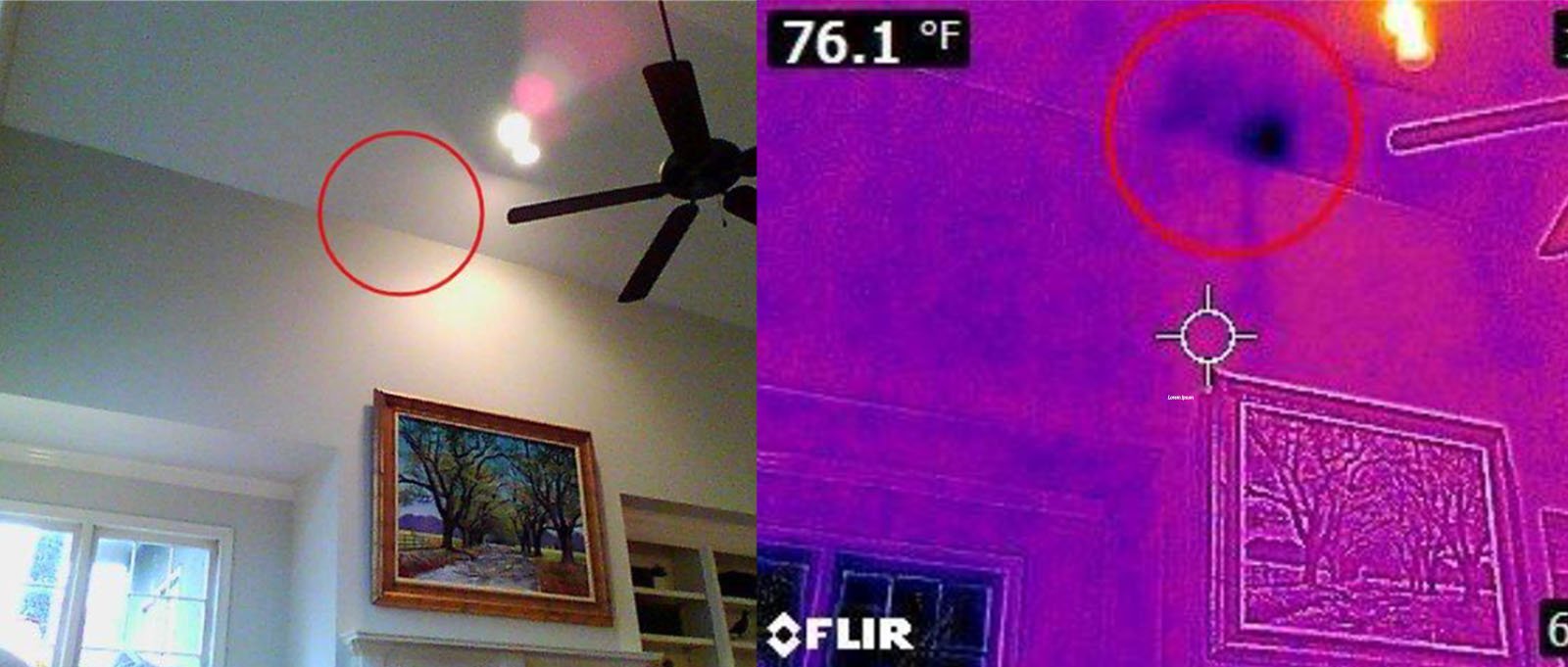

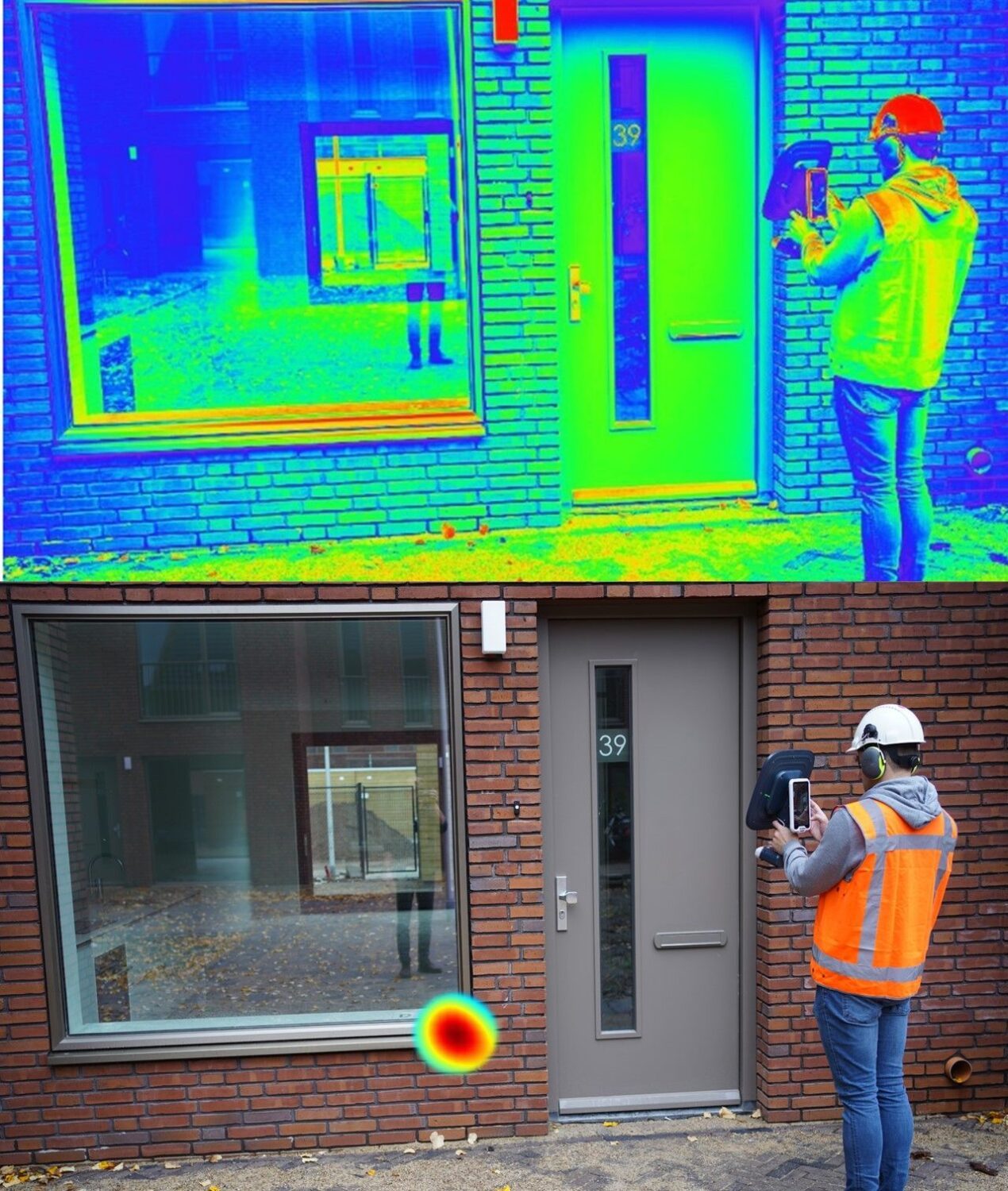

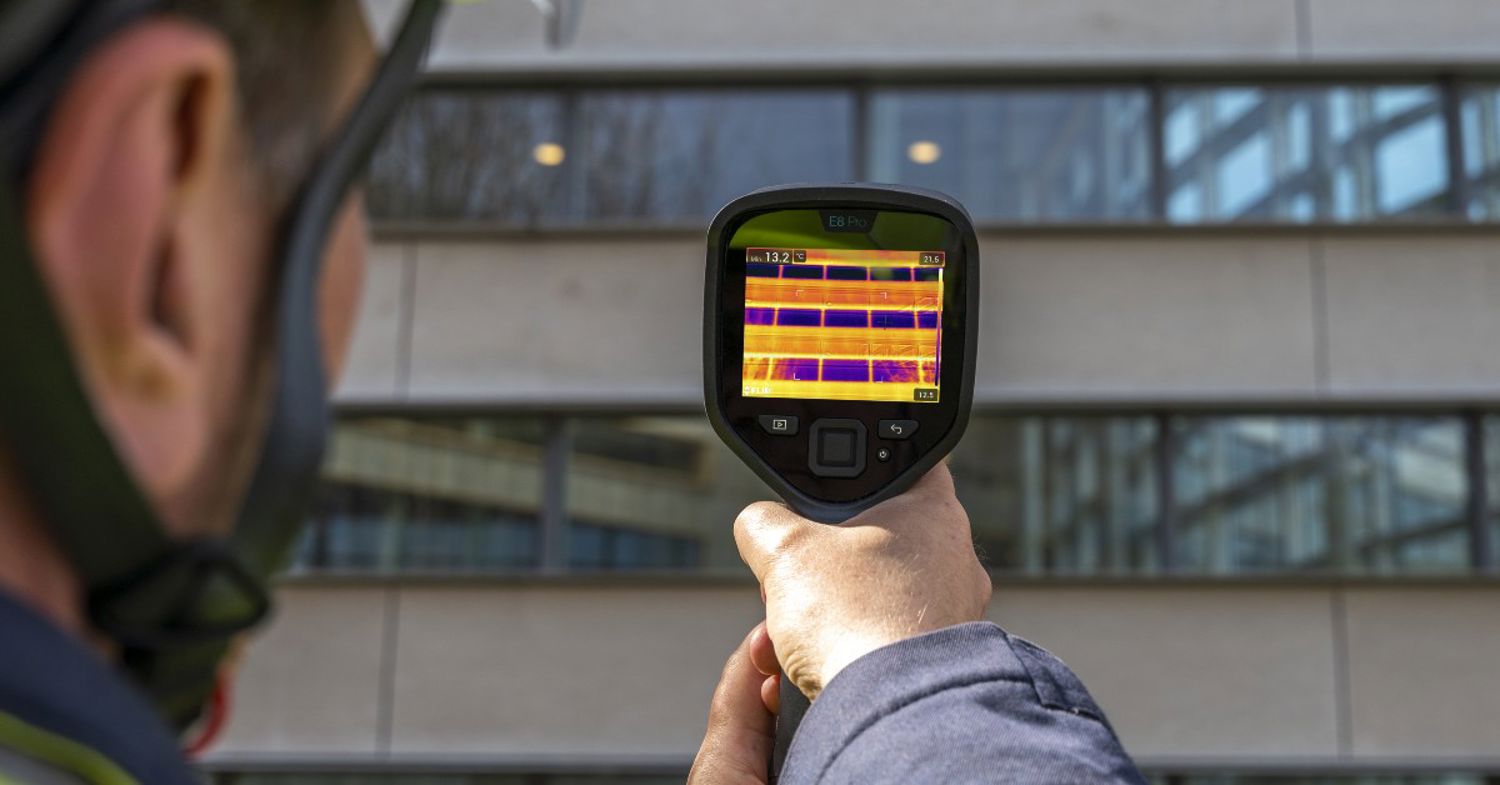

Kamery termowizyjne w diagnostyce budynków skanują powierzchnie, analizując emisyjność materiałów i gradienty temperaturowe. W warunkach zimowych (temperatura zewnętrzna poniżej 0°C, wilgotność <70%) termogram pokazuje mostki jako czerwone lub żółte plamy na chłodniejszym tle elewacji. Ukryte usterki instalacyjne, takie jak zapowietrzone grzejniki czy nieszczelne połączenia rur, objawiają się lokalnymi „gorącymi punktami”.

Proces inspekcji obejmuje parę ważnych etapów:

• Kalibrację kamery przed pomiarem, pilnującą emisyjność powierzchni (ε=0,95 dla betonu).
• Skanowanie w trybie rzeczywistym z zapisem termogramów w formacie radiometrycznym.
• Analizę oprogramowaniem, np. FLIR Tools, z generowaniem izoterm Delta T.

Według badań UE z 2021 r., budynki z zidentyfikowanymi mostkami termicznymi po termowizji zmniejszają zużycie energii o 15-20% po izolacji. „Termografia aktywna, wspomagana nagrzewaniem powietrzem, zwiększa precyzję o 30%” – podkreśla certyfikowany termografik PN-EN ISO 9712. A co z wilgocią? Kamery wykrywają kondensację jako zimne obszary (nawet 5-10°C poniżej otoczenia), sygnalizując ryzyko pleśni.

Zastosowania przydatne kamer termowizyjnych w budynkach

W diagnostyce budynków kamerami termowizyjnymi specjaliści badają nie wyłącznie elewacje, ale i systemy HVAC. Przykładowo, w wieżowcu w Warszawie ( r.) inspekcja FLIR ujawniła 12 mostków termicznych, co pozwoliło zaoszczędzić 18% na rachunkach za ogrzewanie. Pytanie: czy opłaca się inwestować w takie badania? Tak, bo zwrot kosztów następuje w 1-2 sezony grzewcze. (Nawiasem mówiąc, hybrydowe kamery wizyjno-termiczne łączą obrazy dla pełnej dokumentacji). Emisyjność i odbicia IR: to podstawowe parametry w interpretacji termogramów, bo błędy mogą zafałszować wyniki o 2-5°C.

Termowizja pasywna daje efekt w istniejących obiektach, w czasie gdy aktywna – z promiennikami – w nowych budowach. Dane z Testo wskazują, że 70% usterek hydraulicznych to wycieki niewidoczne, ale gorące na termogramie. Integracja z dronami rozszerza zakres na dachy i fasady wysokich budynków.

Kamera termowizyjna rewolucjonizuje wykrywanie usterek budowlanych i instalacyjnych, rejestrując promieniowanie podczerwone emitowane przez obiekty. Urządzenie to wychwytuje fale IR w zakresie 8-14 mikrometrów, gdzie większość materiałów budowlanych emituje ciepło. Z pomocą detektorom bolometrycznym lub fotodiodom, kamera przetwarza te dane na kolorowy obraz termograficzny, gdzie odcienie wskazują różnice temperatur nawet na poziomie 0,05°C.

Zasada termowizji w diagnostyce izolacji i mostków cieplnych

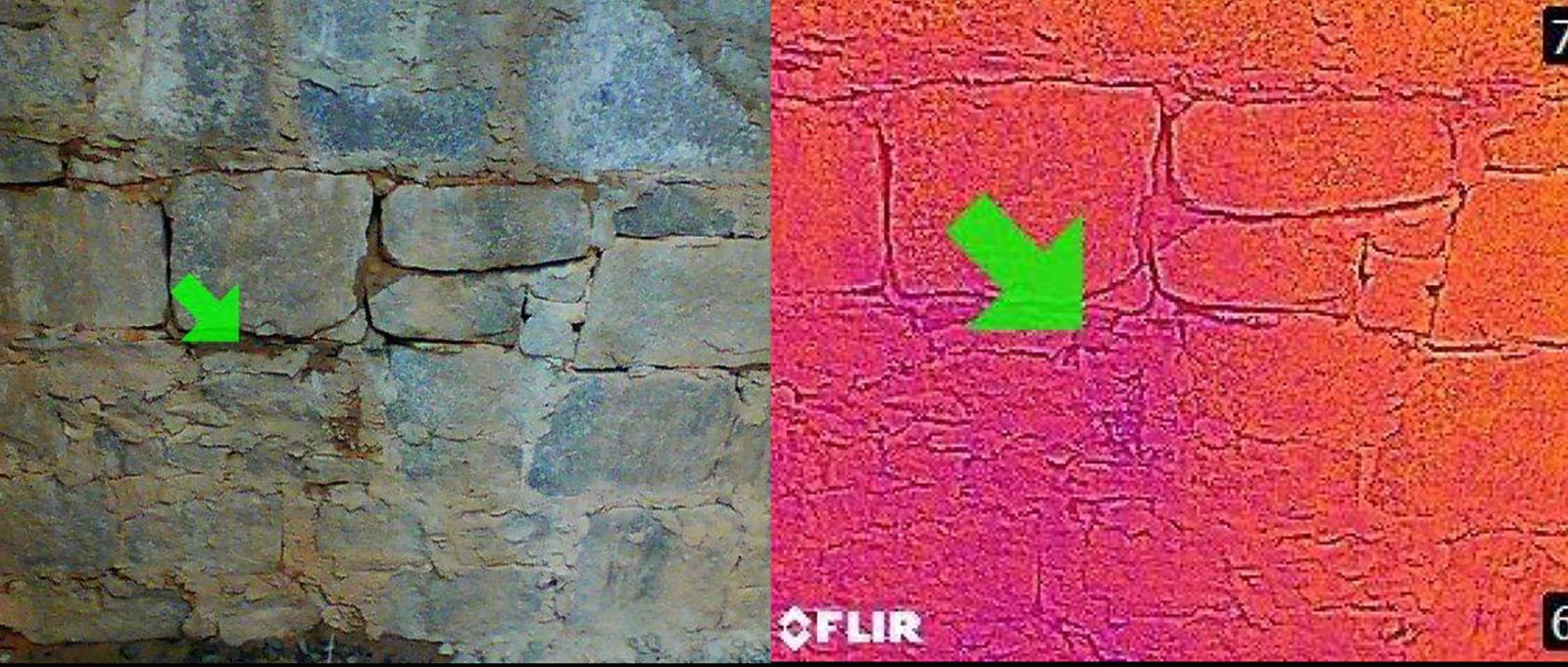

W budownictwie kamera termowizyjna szybko lokalizuje mostki termiczne w ścianach, gdzie temperatura powierzchni spada poniżej 2-3°C w porównaniu do otoczenia. Na przykład, nieszczelności w styropianie objawiają się zimnymi plamami na termogramie w czasie pomiarów nocnych, gdy gradient termiczny jest największy. Obrazowanie termiczne pozwala też wykryć zawilgocenia – wilgoć akumuluje ciepło, tworząc jaśniejsze obszary o 4-5°C wyższe.

Precyzja detekcji hydraulicznej

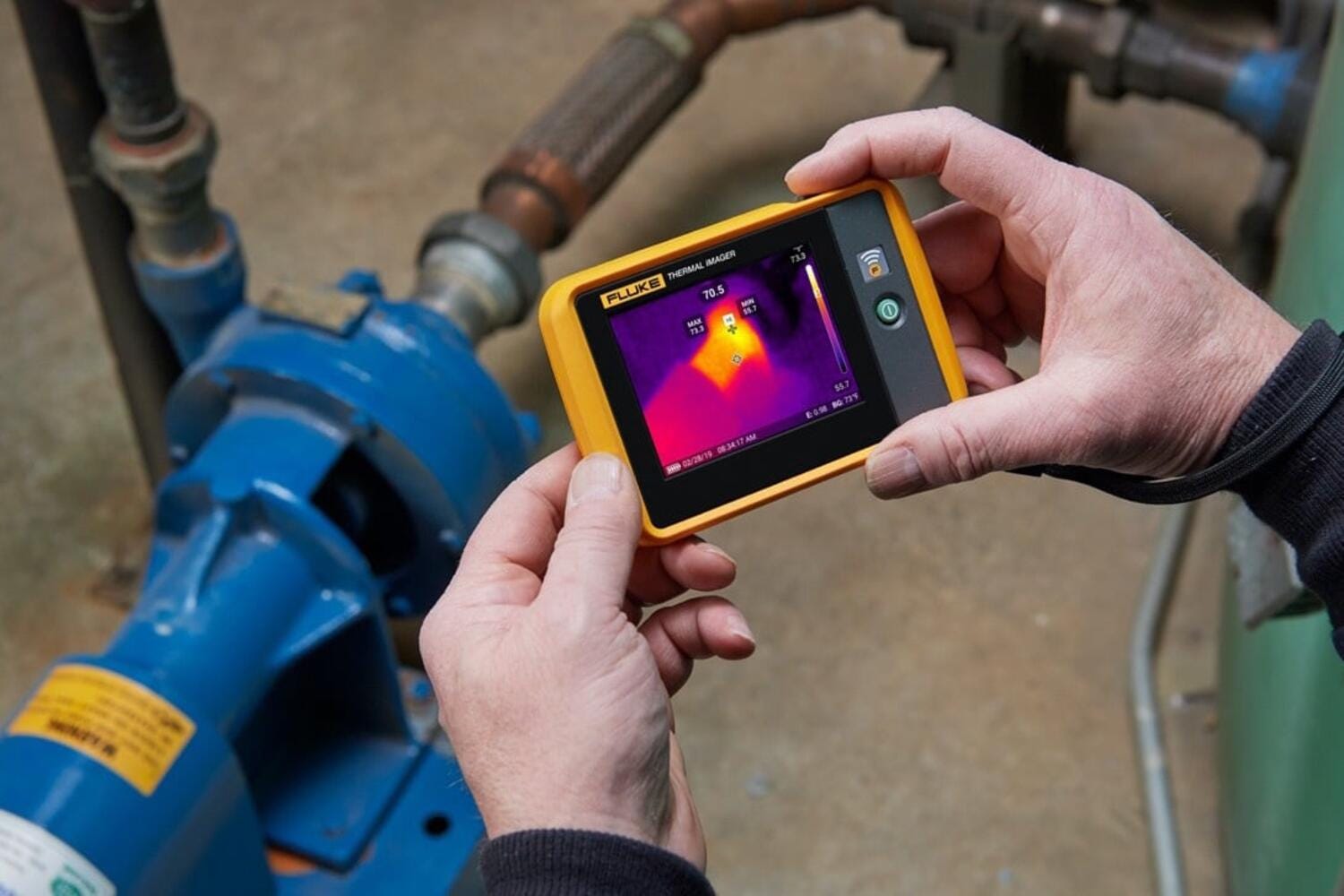

Kamera termowizyjna rejestruje wycieki w podłogówkach, gdzie zimna woda tworzy kontrastowe linie o ΔT=3°C. Integracja z oprogramowaniem analizuje dane w czasie rzeczywistym, generując raporty z współrzędnymi usterek. To narzędzie skraca czas inspekcji z dni do godzin.

Termowizja w diagnostyce medycznej i weterynaryjnej umożliwia nieinwazyjne obrazowanie zmian temperatury ciała, co przyspiesza wykrywanie patologii. Technologia ta, oparta na kamerach podczerwonych, rejestruje promieniowanie infrared z dokładnością do 0,1°C. Już w latach 80. XX wieku stosowano ją w badaniach klinicznych, np. w USA przez FDA do oceny krążenia krwi.

Termowizja w weterynaryjnej ocenie urazów i stanów zapalnych

Zastosowanie termowizji w weterynarii zyskuje powszechność wśród lekarzy weterynarii specjalizujących się w ortopedii zwierząt. W badaniach z 2018 r. opublikowanych w Journal of Veterinary Internal Medicine wykazano, że termografia infrared wykrywa kulawizny u koni z czułością 85-92%, przewyższając tradycyjne metody palpacyjne. U bydła pozwala na wczesne rozpoznanie mastitis – zapalenia wymienia – redukując straty mleka o 20-30% w stadach. Psy i koty zyskują dzięki diagnostyce termicznej bólów stawowych bez stresu radiologicznego. Termowizja dynamiczna, czyli analiza zmian temperatury w czasie ruchu, zwiększa precyzję o 15%.

• Wykrywanie mikrourazów mięśniowych u sportowych koni przed zawodami
• Monitorowanie gojenia złamań u psów po operacjach ortopedycznych
• Ocena krążenia w kończynach u zwierząt z chorobami naczyniowymi
• Diagnoza stanów zapalnych stawów u kotów z artretyzmem
• Identyfikacja infekcji skórnych u bydła bez inwazyjnych biopsji
• Analiza stresu termicznego u drobiu w hodowlach przemysłowych
• Wczesne wykrywanie nowotworów u fretek poprzez asymetrię termiczną
• Ocena skuteczności terapii laserowej w rehabilitacji zwierząt

Medyczne innowacje termograficzne w onkologii i sporcie

W ludzkiej medycynie termowizja wspomaga diagnostykę raka piersi, gdzie badania z 2014 r. (metaanaliza w European Journal of Medical Research) potwierdziły specyficzność 90% w wykrywaniu angiogenezy guzów. Atleci korzystają z niej do mapowania przeciążeń – np. w NBA od 2015 r. skanery FLIR analizują ryzyko kontuzji. Technika bezrtęciowa zmniejsza ekspozycję na promieniowanie, co czyni ją idealną dla dzieci i kobiet w ciąży.

Wykrywanie stanów zapalnych i zaburzeń krążenia metodą termografii staje się coraz popularniejszą, nieinwazyjną techniką diagnostyczną w medycynie. Ta metoda wykorzystuje kamerę termowizyjną do rejestrowania emisji podczerwonego promieniowania ciała, co umożliwia wizualizację różnic temperatur na skórze z precyzją nawet 0,05°C. Wczesne stany zapalne objawiają się podwyższoną temperaturą tkanek, w czasie gdy zaburzenia krążenia powodują charakterystyczne obszary chłodu. Termografia umożliwia szybką ocenę bez kontaktu i promieniowania jonizującego.

Jak termografia ujawnia ukryte stany zapalne?

W diagnostyce termograficznej wzrost temperatury o 1-2°C w tkankach wskazuje na aktywny proces zapalny, np. w reumatyzmie czy urazach sportowych. Badanie trwa zaledwie 10-15 minut i powtarza się co 3 miesiące dla monitoringu. Przykładowo, w ortopedii termowizja wykrywa zapalenie ścięgien nawet 48 godzin wcześniej niż tradycyjne USG.

Termografia w ocenie zaburzeń krążenia – przydatne przykłady

Zaburzenia krążenia, takie jak zespół Raynauda czy miażdżyca, manifestują się asymetrią termiczną kończyn – zimne obszary sygnalizują niedokrwienie. W badaniach klinicznych z 2020 r. termografia potwierdziła diagnozę u 85% pacjentów z podejrzeniem obliteracyjnego miażdżyczenia tętnic. Metoda ta integruje się z terapią, np. po endovaskularnych zabiegach, śledząc poprawę perfuzji tkanek w czasie rzeczywistym. Lekarze doceniają ją za brak kontrastu i niskie koszty – urządzenie kosztuje od 20 tys. zł.
