Mikroskopy elektronowe na politechnice: zasada działania, typy wiązek i zastosowania w badaniach materiałowych uczelni technicznych

Mikroskopy elektronowe na Politechnice Warszawskiej umożliwiają obserwacje struktur z rozdzielczością poniżej 1 nm. Dostępne są skaningowy SEM (np. FEI Helios) i transmisyjny TEM (JEOL 1400). Służą badaniom materiałów, nanotechnologii i inżynierii powierzchni. Wyposażone w EDS do analizy składu chemicznego. Laboratorium Wydziału Inżynierii Materiałowej proponuje dostęp dla studentów i naukowców po szkoleniu.

Mikroskopy elektronowe stały się integralnym elementem wyposażenia laboratoriów na politechnikach, umożliwiając precyzyjne badania materiałów w skali mikro- i nanometrycznej. Zasada działania tych urządzeń polega na generowaniu skupionej wiązki elektronów, które – przeciwnie do fotonów światła – mają krótszą długość fali, co umożliwia uzyskanie rozdzielczości rzędu nanometrów. Elektrony są emitowane z katody, przyspieszane w polu elektrycznym i ogniskowane przez elektromagnetyczne soczewki. Po trafieniu w próbkę, elektrony rozpraszają się lub pobudzają emisję wtórnych elektronów, promieni X czy światła katodoluminescencyjnego – te sygnały są detekowane i przetwarzane komputerowo na szczegółowy obraz. Na uczelniach technicznych, np. Politechnika Warszawska czy Warszawska, mikroskopy elektronowe służą do analizy stopów metali, kompozytów polimerowych czy nanomateriałów. Z ich pomocą inżynierowie mogą identyfikować defekty strukturalne, takie jak pęknięcia czy inkluzje, co ma znaczenie w projektowaniu nowych materiałów. Wiedziałeś, jak dokładnie typy wiązek wpływają na jakość obrazowania?

Jakie typy wiązek elektronowych stosuje się w mikroskopach elektronowych na politechnice?

W mikroskopach elektronowych wyróżnia się dwa główne typy wiązek: skanującą i transmisyjną, dostosowane do różnych potrzeb badawczych. Skaningowa wiązka (SEM) przesuwa się po powierzchni próbki punkt po punkcie, rejestrując emisję elektronów wtórnych – świetna do obrazowania topografii i tekstury materiałów. Z kolei transmisyjna wiązka (TEM) przenika przez ultracienką próbkę, tworząc obraz wewnętrznej struktury krystalicznej czy defektów dyslokacyjnych. Na politechnikach często łączy się je z detektorami EDS (energetyczna dyspersyjna spektroskopia), co umożliwia mapowanie składu chemicznego. Te techniki wymagają wysokiej próżni, by uniknąć rozpraszania elektronów przez powietrze (co osiąga się w komorach próżniowych o ciśnieniu poniżej 10^-5 hPa).

Główne zastosowania mikroskopów elektronowych w badaniach materiałowych:

• Analiza mikrouszkodzeń w stopach metali po obciążeniach mechanicznych.
• Badanie nanostruktur w kompozytach węglowych stosowanych w lotnictwie.
• Identyfikacja faz krystalicznych w ceramice ogniotrwałej.
• Mapowanie rozkładu pierwiastków w powłokach antykorozyjnych.
• Ocena porowatości membran polimerowych do filtracji.
• Wizualizacja defektów w półprzewodnikach krzemowych.
• Kontrola jakości nanowłókien w biomateriałach medycznych: ważna dla implantów.

Powyższa lista podkreśla wszechstronność tych urządzeń w uczelnianych laboratoriach. Mikroskopy elektronowe umożliwiają wizualizację, ale i ilościową analizę, np. poprzez dyfrakcję elektronów. Przykładowo, w badaniach nad superstopami na politechnikach, naukowcy obserwują ewolucię mikrostruktury po obróbce cieplnej. Wiedziałeś, że hybrydowe systemy SEM/TEM są powszechne? One łączą zalety obu technik w jednym urządzeniu. Atutem jest możliwość pracy w trybie niskonapięciowym dla materiałów wrażliwych na uszkodzenia (np. biologicznych). W ten sposób badania materiałowe na uczelniach technicznych zyskują na efektywności, wspierając innowacje w przemyśle. „Elektronowa mikroskopia transmisyjna pozwala zajrzeć w głąb atomów” – podkreśla wielu specjalistów z wydziałów inżynierii materiałowej. Uruchomienie próbki wymaga starannego przygotowania: powlekania złotem lub węglowym w przypadku SEM, by zapewnić przewodnictwo. Koszt utrzymania zależy od wielu elementów, jak zużycie lamp elektronowych, ale inwestycja zwraca się w jakości wyników. Wiele laboratoriów politechnicznych proponuje dostęp dla studentów w ramach projektów dyplomowych, co buduje przydatne umiejętności.

Mikroskopy elektronowe umożliwiają obserwację struktur na poziomie atomowym, co czyni je niezastąpionymi w badaniach naukowych. W odróżnieniu od mikroskopów optycznych, które ograniczają się do rozdzielczości rzędu mikrometrów ze względu na długość fali światła, urządzenia te wykorzystują wiązkę elektronów przyspieszanych do wysokich energii. Elektrony te, mając krótszą długość fali – poniżej 0,01 nm – umożliwiają uzyskanie powiększeń nawet do 2 milionów razy i rozdzielczości poniżej 0,1 nm.

Jak działają mikroskopy elektronowe w rzeczywistości?

W transmisyjnym mikroskopie elektronowym (TEM), elektrony przenikają przez ultracienką próbkę, zazwyczaj grubości poniżej 100 nmi tworzą obraz na podstawie różnic w transmisji wiązki. Z kolei skaningowy mikroskop elektronowy (SEM) skanuje powierzchnię próbki skupioną wiązką elektronów, rejestrując odbite lub wtórne elektrony za pomocą detektorów. Proces wymaga wysokiej próżni, by elektrony nie zderzały się z cząsteczkami powietrzaoraz systemów chłodzących, ponieważ lampy elektronowe generują ogromne ciepło. Także, w SEM stosuje się powłoki przewodzące na próbkach nieprowadzących, jak polimery czy biologiczne tkanki, aby zapobiec gromadzeniu ładunku.

Na uczelniach technicznych mikroskopy elektronowe służą przede wszystkim do analizy materiałów inżynierskich. Studenci i naukowcy z wydziałów mechanicznych czy chemicznych badają nanostruktury w stopach metali, kompozytach czy powłokach antykorozyjnych. Na przykład, w Politechnice Warszawskiej TEM pomaga w ocenie defektów krystalicznych w półprzewodnikach, to podstawa dla rozwoju elektroniki. SEM umożliwia jednak mapowanie składu chemicznego za pomocą spektroskopii EDS, ujawniając zanieczyszczenia na poziomie ppm.

Do czego wykorzystuje się je w laboratoriach uczelnianych?

W nanotechnologii na uczelniach jak AGH w Krakowie, elektronowa mikroskopia pozwala wizualizować nanocząstki węglowe czy nanorurki, oceniając ich morfologię i orientację. Badania te wspierają projekty z inżynierii biomedycznej, gdzie analizuje się interfejsy implantów z tkankami. Tak samo, zaawansowane systemy jak FIB-SEM łączą skaning z fokusjonowym wiązkiem jonów, umożliwiając precyzyjne cięcie i tomografię 3D próbek. Za pomocą tego studenci zdobywają przydatne umiejętności w modelowaniu symulacyjnym materiałów oparte na rzeczywistych danych mikroskopowych.

Rodzaje mikroskopów elektronowych w rzeczywistości laboratoryjnej

Najczęściej spotykanym typem w tych placówkach jest skaningowy mikroskop elektronowy (SEM). Działa on poprzez skanowanie powierzchni wiązką elektronów, generując obrazy topografii z powiększeniem do 1 000 000x. Rozdzielczość SEM sięga 1-10 nm, co umożliwia badanie porowatości materiałów czy mikrouszkodzeń. W laboratoriach politechnicznych SEM-y często integruje się z detektorami EDS do analizy składu chemicznego. Inny ważny wariant to transmisyjny mikroskop elektronowy (TEM), penetrujący próbki na wylot.

Skaningowy mikroskop elektronowy (SEM) – wszechstronność w działaniu

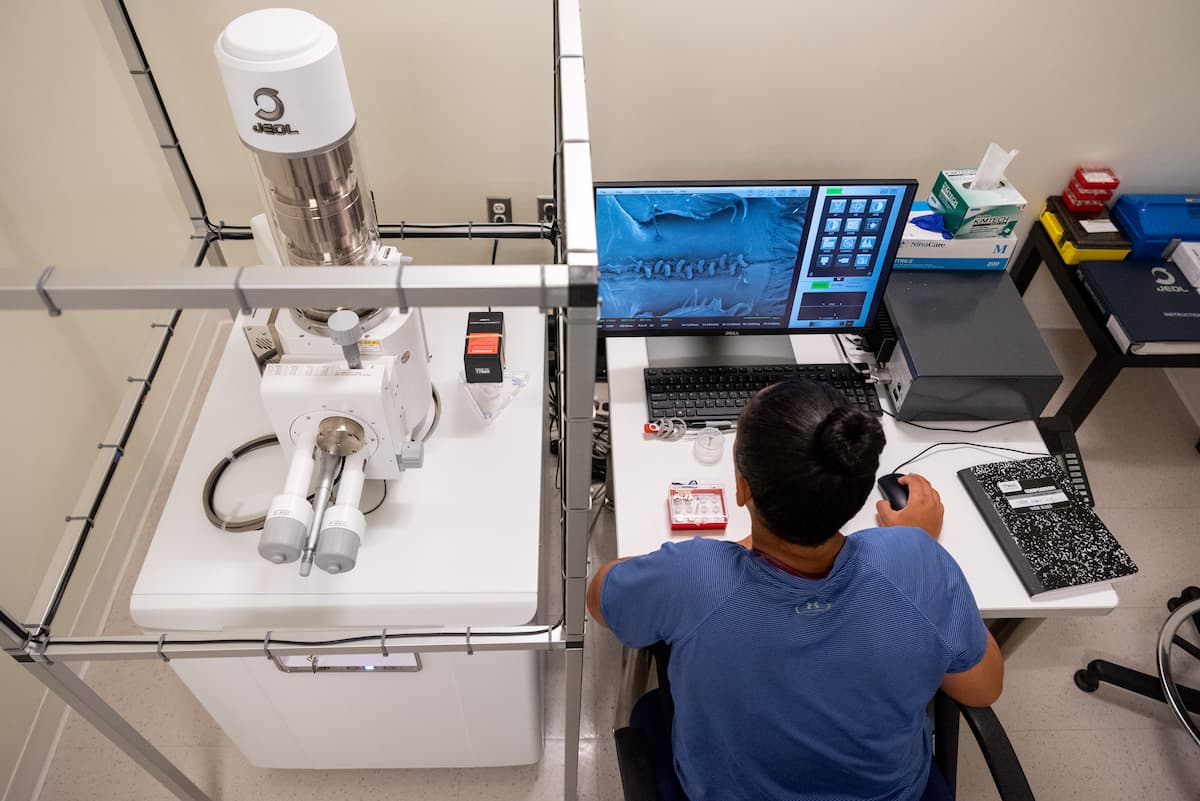

SEM wyróżnia się prostotą przygotowania próbek, wymagających jedynie pokrycia warstwą przewodząca, jak złoto. Pracuje w próżni wysokiej, ale modele ESEM tolerują wilgoć, co ułatwia badania biologicznych materiałów. W polskich politechnikach, np. na Politechnice Wrocławskiej, SEM-y Hitachi czy Zeiss analizują warstwy cienkie w elektronice.

• Zalety SEM w laboratoriach politechnicznych:
• Wysoka głębia ostrości do 300 razy większa niż w TEM.
• Szybka akwizycja obrazów 3D poprzez tomografię.
• Integracja z mikromanipulatorami do in situ testów mechanicznych.
• Niskie koszty eksploatacji przy codziennym użytku studenckim.

Transmisyjny i hybrydowe rozwiązania (TEM oraz STEM)

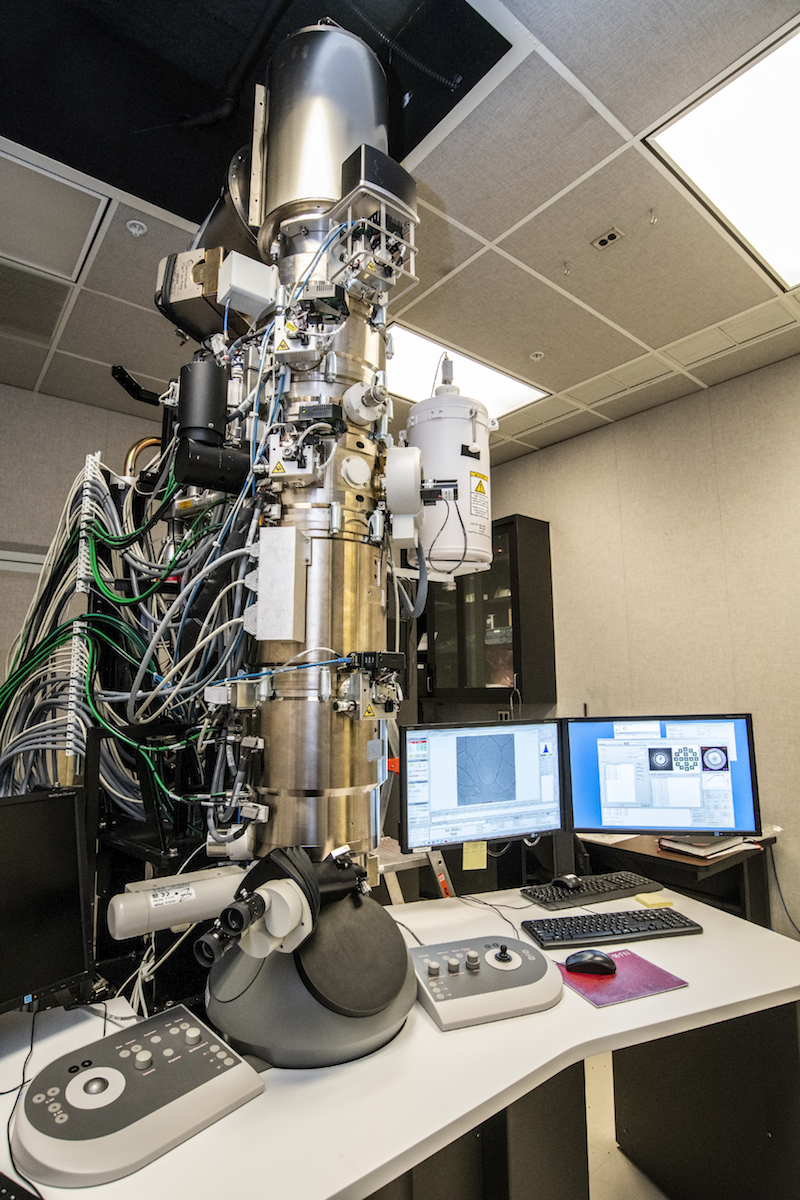

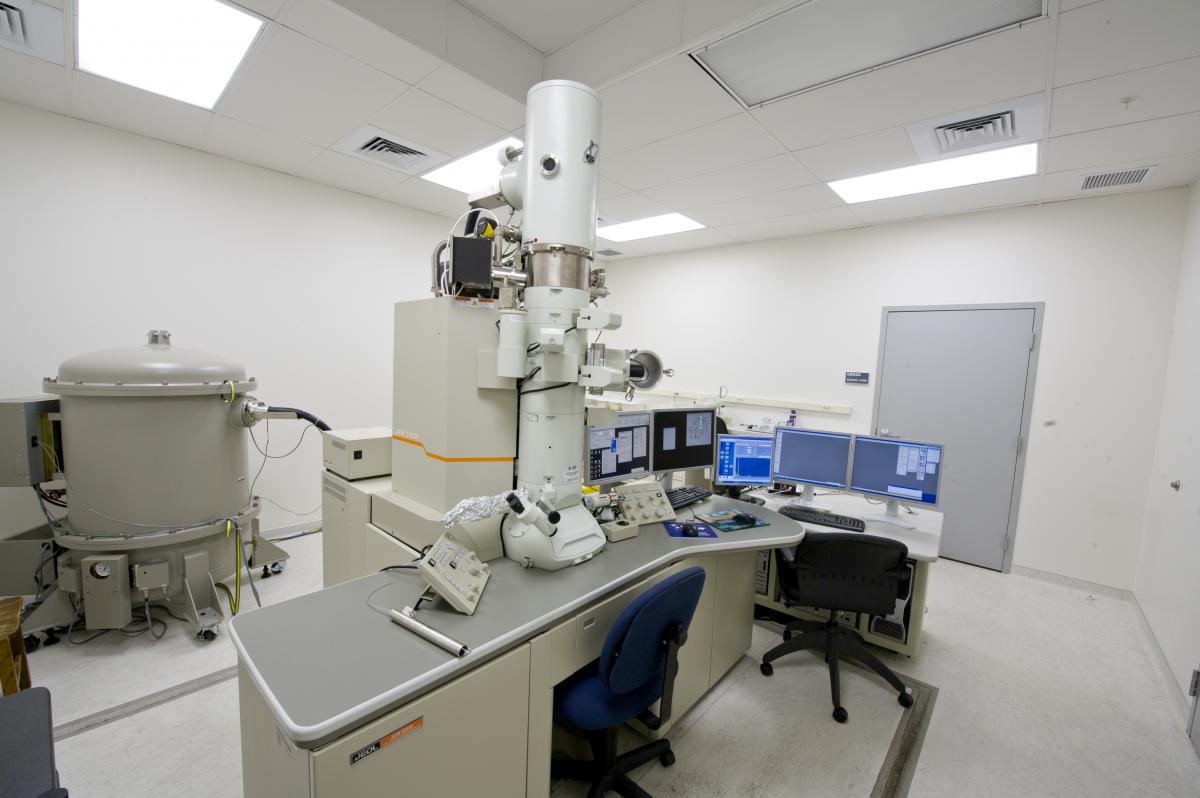

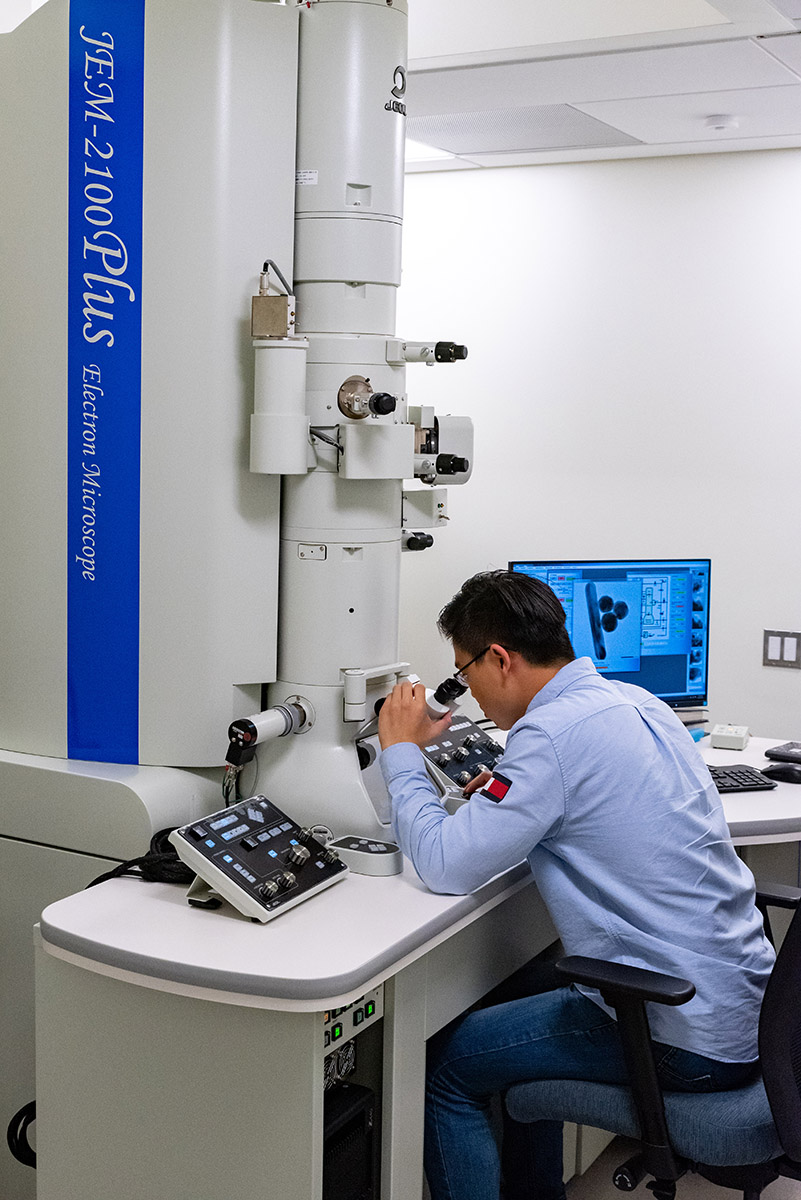

TEM proponuje rozdzielczość atomową poniżej 0,1 nmidealną do dyfrakcji elektronowej w krystalografii. Wymaga ultracienkich lameli (poniżej 100 nm), przygotowywanych techniką FIB. STEM łączy skanowanie z transmisią, umożliwiając HAADF obrazowanie kontrastowe zależne od masy atomowej. W laboratoriach AGH stosuje się TEM-y Jeol do badań nanomateriałów grafenowych.

Czy studenci mogą korzystać z mikroskopu elektronowego w czasie zajęć laboratoryjnych i projektów badawczych? W wielu polskich uczelniach a więc twierdząco, pod warunkiem spełnienia ścisłych wymogów bezpieczeństwa i przeszkolenia. Mikroskopy elektronowe, takie jak skaningowe (SEM) czy transmisyjne (TEM), umożliwiają obserwację struktur na poziomie nanometrów, to podstawa w naukach materiałowych, biologii czy nanotechnologii. Na przykład na Uniwersytecie Jagiellońskim w Centrum Badań im. J. Habera studenci zaawansowanych kierunków fizyki i chemii często pracują z takim sprzętem.

Jak uzyskać dostęp do elektronowego mikroskopu na uczelni?

Dostęp do mikroskopu elektronowego dla studentów zaczyna się od zapisów na specjalistyczne warsztaty. Uczelnie jak Politechnika Warszawska czy Uniwersytet Warszawski organizują coroczne szkolenia trwające 8-16 godzin, obejmujące obsługę pod próżnią, kalibrację wiązki elektronów i przygotowanie próbek. Studenci muszą przejść test bezpieczeństwa, bo urządzenie generuje napięcie do 30 kV i wymaga pracy w komorze próżniowej. W projekcie badawczym na AGH w Krakowie grupa studentów inżynierii biomedycznej analizowała nanostruktury polimerów, korzystając z SEM pod okiem promotora – czas sesji wynosił 2-4 godziny. Koszty? Dla projektów grantowych jak NCN często darmoweinaczej 50-200 zł/godzinę.

Nie każdy kierunek kwalifikuje – głównie fizyka, chemia analityczna, nauki o materiałach czy biotechnologia. Przykładowo, na Uniwersytecie Wrocławskim laboratorium TEM jest dostępne dla magistrantów po zaliczeniu kursu z mikroskopii elektronowej, z limitem 10 godzin miesięcznie na osobę. Studenci przygotowują próbki poprzez napylanie złota lub osuszanie kriogeniczne, co zmniejsza artefakty. W badaniach nad nanocząstkami metali na Politechnice Gdańskiej studenci samodzielnie prowadzili pomiary, publikując wyniki w czasopiśmie „Materials Science and Engineering”.

Warunki bezpieczeństwa i ograniczenia w używaniu TEM i SEM przez studentów

Bezpieczeństwo to priorytet: studenci noszą odzież ochronną, okulary i wystrzegają się bezpośredniego kontaktu z kolumną elektronową. W Polsce normy PN-EN ISO 11553 regulują pracę z laserami i wiązkami, analogicznie stosowane do mikroskopów. Ograniczenia obejmują zakaz pracy samotnej – zawsze z technikiem lub wykładowcą – oraz maksymalny czas ekspozycji próbek na 30 minut. Na Uniwersytecie im. Adama Mickiewicza w Poznaniu studenci biologii molekularnej badali wirusy za pomocą kriogenicznego TEM, ale tylko po certyfikacie. Dane z raportu NCBJ wskazują, że 70% incydentów wynika z błędów w przygotowaniu próbek, stąd obowiązkowe symulacje komputerowe przed praktyką.

Projekty badawcze otwierają drzwi szerzej: w ramach Erasmus+ Mundus studenci z Polski współpracują z laboratoriami w Niemczech, gdzie SEM jest dostępny 24/7 po zdanym egzaminie. LSI-powiązane terminy jak elektronowa mikroskopia skaningowa czy analiza EDS (spektralna) są codziennością dla ambitnych. Na UAM w ostatnim roku ponad 150 studentów skorzystało z ponad 500 godzin pracy na mikroskopach, co przełożyło się na 20 publikacji współautorskich. Wyzwaniem pozostaje kolejka – na powszechne SEM czeka się 2-4 tygodnie.
