Oscyloskop cyfrowy: od pierwszego włączenia po samodzielny odczyt sygnałów w studio i laboratorium

Oscyloskopy cyfrowe to zaawansowane przyrządy do pomiaru i wizualizacji sygnałów elektrycznych w domenie czasu. W studio nauki znajdują przydatne zastosowanie w czasie zajęć z elektroniki, umożliwiając analizę przebiegów fal sinusoidalnych, prostokątnych czy impulsowych. Ważne parametry: pasmo (np. 100 MHz), częstotliwość próbkowania (do GHz), liczba kanałów (2-4). Ułatwiają debugowanie obwodów, zapis danych i symulacje, wspomagając zrozumienie zjawisk fizycznych.

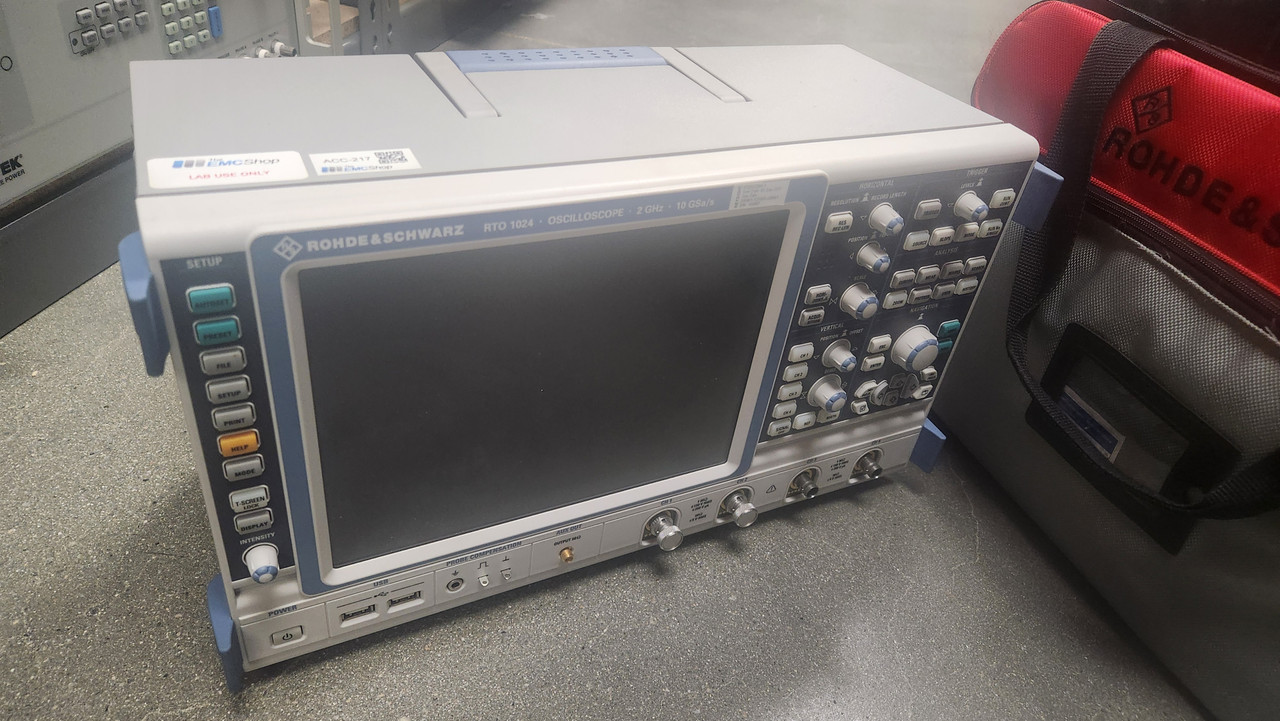

Oscyloskop cyfrowy to niezastąpione narzędzie dla inżynierów dźwięku w studiu nagraniowym oraz elektroników w laboratorium, umożliwiające wizualizację i analizę sygnałów elektrycznych w czasie rzeczywistym. Urządzenie to przechowuje próbki sygnału w pamięci cyfrowej, co umożliwia precyzyjne pomiary amplitudy, częstotliwości i zniekształceń. Od pierwszego włączenia oscyloskop cyfrowy może wydawać się skomplikowany, ale po kilku krokach staje się intuicyjnym pomocnikiem. W studiu pomaga wykrywać szumy w torze audio lub opóźnienia fazowe między kanałami, jednak w laboratorium ułatwia debugowanie obwodów impulsowych. Podłączenie sondy pomiarowej do testowanego sygnału to pierwszy krok ku samodzielnej analizie. Wielu specjalistów podkreśla, jak podstawa to kalibracja sondy (przede wszystkim tych z kompensacją pojemnościową), by uniknąć błędów odczytu.

Jak skonfigurować oscyloskop cyfrowy do pierwszego pomiaru?

Uruchomienie oscyloskopu cyfrowego zaczyna się od podłączenia do zasilania i wyboru trybu domyślnego, co zazwyczaj trwa parędziesiąt sekund. Następnie podłącz sondę do kanału CH1 i ustaw skalę czasową na ekran dotykowy lub pokrętła. Automatyczny setup (Auto Set) wyrównuje sygnał do środka ekranu, dostosowując podziałkę pionową i poziom triggera. Trigger to mechanizm synchronizujący obraz – ustaw go na krawędź wznoszącą dla sygnałów prostokątnych. W laboratorium przetestuj na prostym generatorze funkcyjnym, obserwując sinusoidę o niskiej częstotliwości. Wiedziałeś, jak rozpoznać niedopasowanie impedancji? Sonda powinna być ustawiona na 1:10 dla większości aplikacji, minimalizując obciążenie układu.

Ważne kroki pierwszego uruchomienia:

• Podłącz sondę i sprawdź kompensację (regulacja śrubokrętem na sondzie).
• Ustaw trigger na poziom 50% amplitudy sygnału.
• Włącz pomiar częstotliwości – automatycznie wyświetli wielkość na ekranie.
• Dostosuj próbkowanie do co najmniej 5-krotności częstotliwości sygnału.
• Zapisz ślad (save waveform) dla późniejszej analizy.

Podstawowa analiza sygnałów w studio nagraniowym

W studiu oscyloskop cyfrowy exceluje przy inspekcji sygnałów audio – przykładowo, „X-Y mode” wizualizuje fazę między lewym a prawym kanałem głośników. Użyj FFT (analiza widmowa) do identyfikacji harmonicznych w miksach. Pomiary RMS i peak-to-peak dają szybki wgląd w dynamikę nagrania: dla wokalu szukaj clippingu powyżej 0 dBFS. W laboratorium skup się na transientach obwodów przełączających, gdzie szybkie risetime wymaga wysokiej przepustowości (powyżej 100 MHz w wielu modelach). Nawiasem mówiąc, hybrydowe tryby mieszane (analogowo-cyfrowe) łączą zalety obu światów. Jak odczytać niestabilny sygnał? Zwiększ głębokość pamięci, by uchwycić dłuższe sekwencje. Integracja z oprogramowaniem PC via USB rozszerza możliwości o eksport danych do Excela. Zawsze kalibruj sprzęt co parę miesięcy, by zachować dokładność.

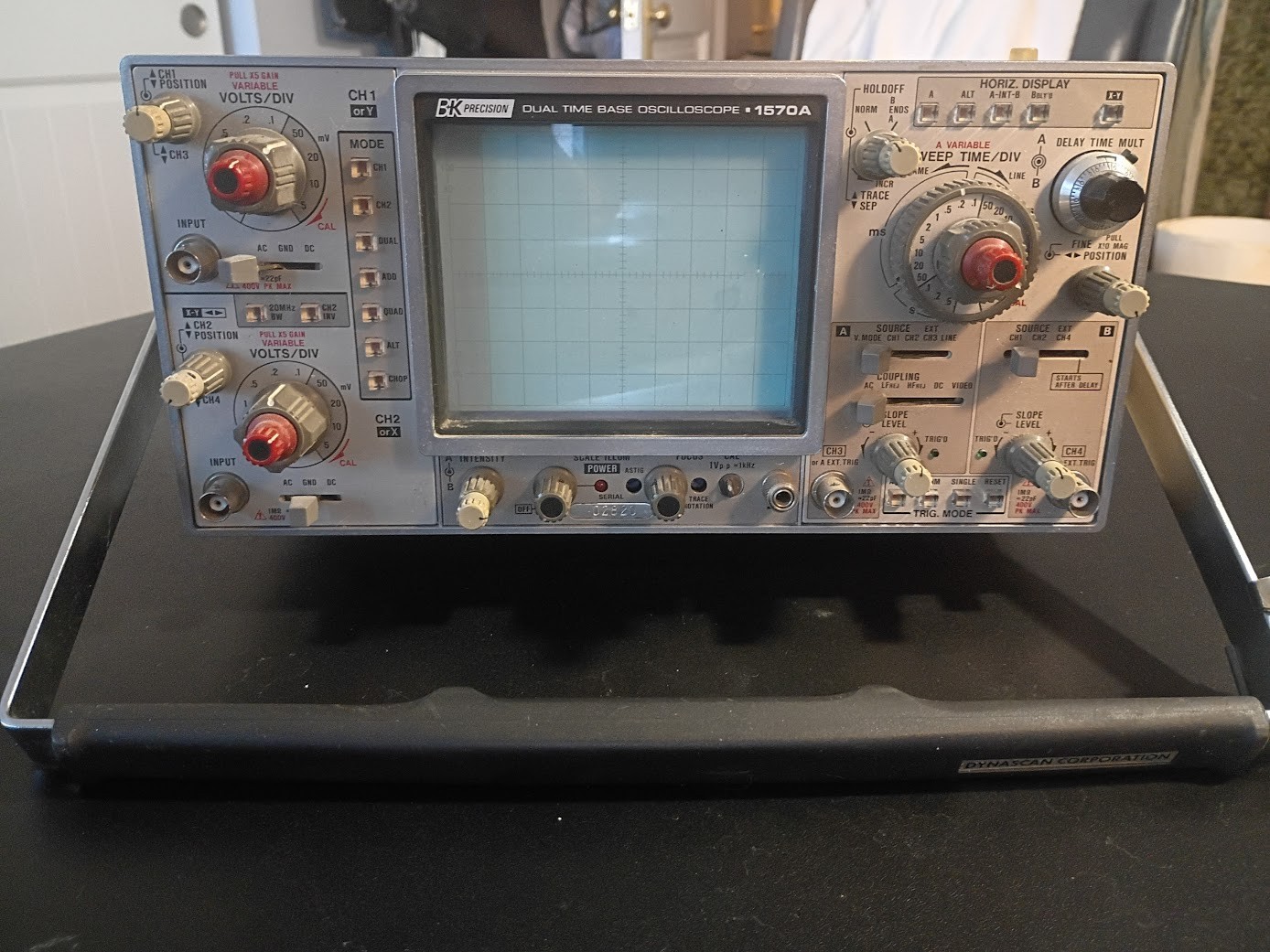

Oscyloskop cyfrowy stanowi nieocenione narzędzie dla elektroników i inżynierów, umożliwiając wizualizację i analizę przebiegów elektrycznych w czasie rzeczywistym. Z jego pomocą możesz dokładnie zmierzyć parametry sygnałów, takie jak napięcie, częstotliwość czy czas narastania. Podstawy obsługi oscyloskopu cyfrowego zaczynają się od zrozumienia jego interfejsu – ekranu LCD z siatką podziałową, pokrętłami regulacji i menu dotykowym w modelach zaawansowanych. Uruchom urządzenie podłączając je do źródła zasilania i włączając przycisk power.

Jak podłączyć sondę i skonfigurować kanały w oscyloskopie cyfrowym?

Ważnym krokiem jest dobranie odpowiedniej sondy oscyloskopowej, zazwyczaj 10:1, która redukuje obciążenie badanego obwodu i chroni przed prześwietleniem. Podłącz sondę do kanału CH1 na przednim panelu, a jej końcówkę z igłą do punktu pomiarowego, np. wyjścia generatora sygnału. Ustaw skalę pionową na 1 V/div, aby dopasować amplitudę sygnałui skalę poziomą na 1 ms/div dla obserwacji przebiegów o niskiej częstotliwości. Włącz kanał przyciskiem CH1, a w menu ustaw impedancję na 1 MΩ. Teraz przetestuj na prostym sygnale sinusoidalnym 1 kHz – fala powinna wypełnić parę podziałek siatki.

Kupując tryb wyzwalania (trigger), ustaw edge trigger na zbocze narastające, co ustabilizuje obraz przebiegów niecyklicznych. Dostosuj poziom wyzwalania pokrętłem LEVEL, aż linia triggera pokryje się z krawędzią fali. Oscyloskop automatycznie przechwyci i wyświetli stabilny kształt sygnału, umożliwiając precyzyjny odczyt.

Jak mierzyć napięcie i częstotliwość na oscyloskopie cyfrowym?

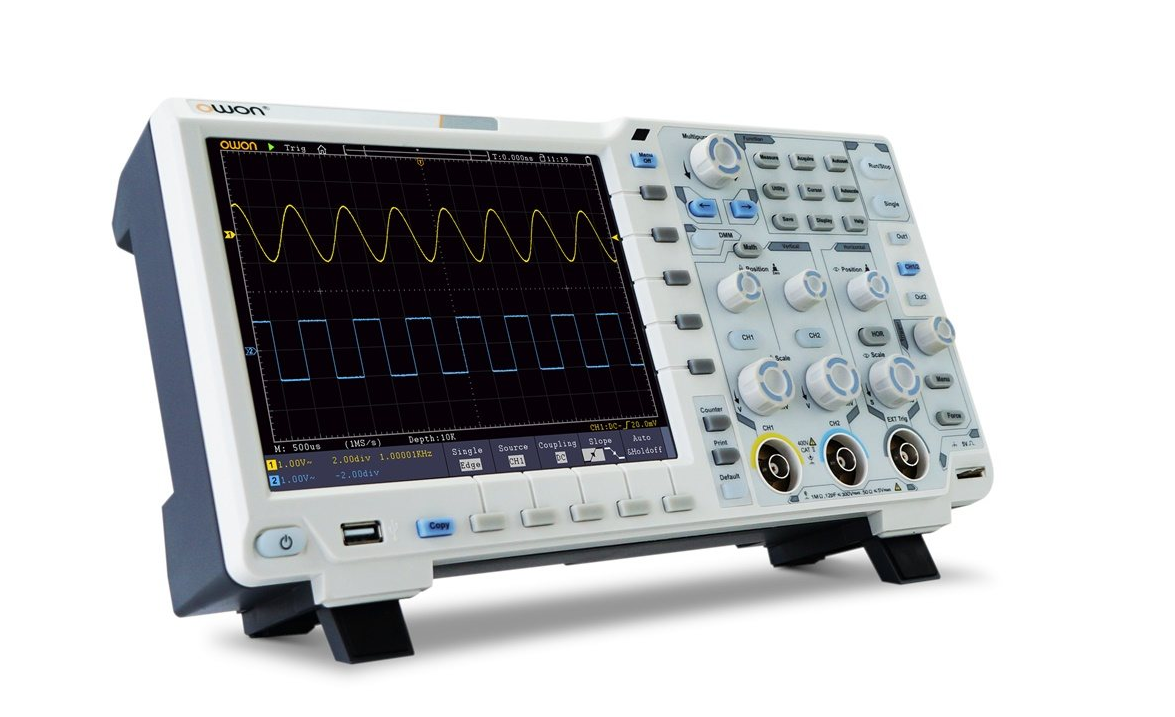

Aby zmierzyć napięcie szczytowe, użyj kursorów pionowych – ustaw jeden na maksimum fali, drugi na minimum, a delta pokaże różnicę, np. 5 Vpp dla sinusa o amplitudzie 2,5 V. Częstotliwość sygnału odczytasz automatycznie z paska pomiarów na dole ekranu lub ręcznie, dzieląc okres T (od zera do zera) na skalę poziomą – dla 4 podziałek po 0,5 ms/div da 500 Hz. W modelach jak Rigol DS1054Z czy Keysight DSOX, funkcje auto-measure obliczają RMS, średnią i inne parametry jednym kliknięciem. Przykładowo, dla prostokątnego przebiegu z duty cycle 50%, sprawdź czas wysokiego stanu mnożąc podziałki przez div.

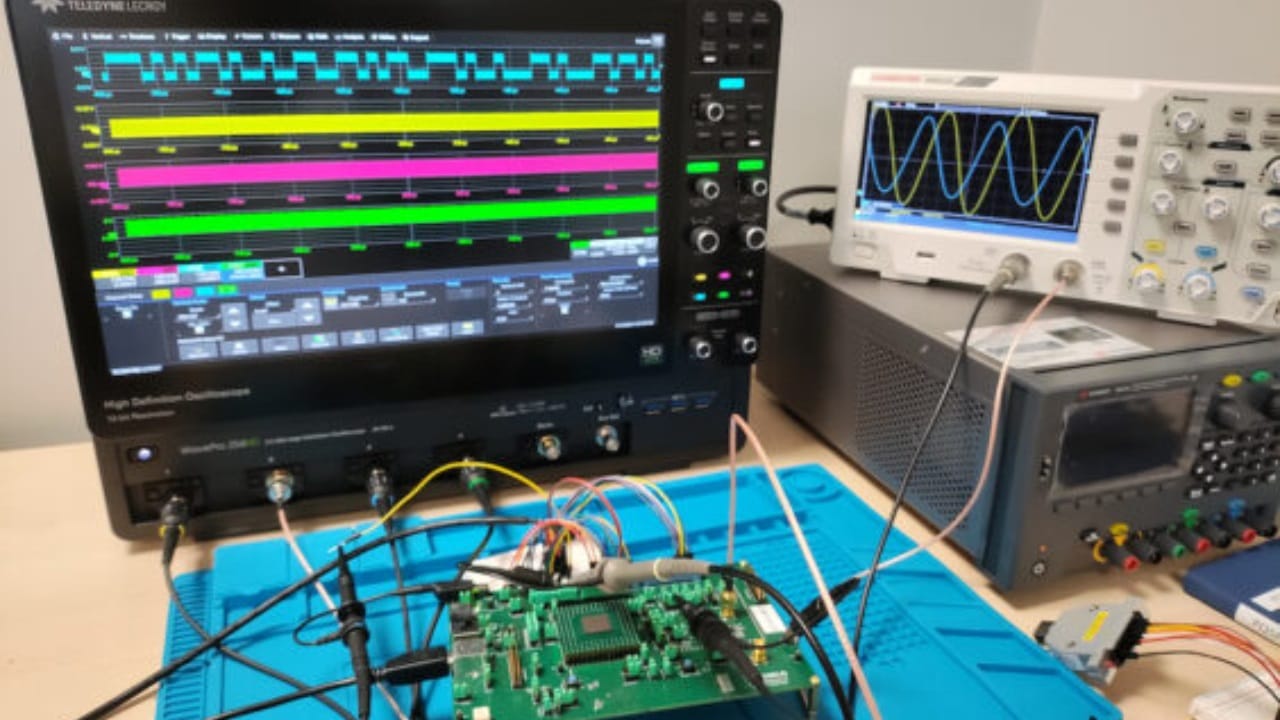

Oscyloskop cyfrowy zapamiętuje do 10 000 przebiegów w pamięci, co umożliwia replay i analizę rzadkich zdarzeń, jak glitche w mikrokontrolerach. Użyj zoomu pokrętłem ZOOM, by powiększyć fragment fali 10-krotnie bez utraty szczegółów. W rzeczywistości, debugując układ Arduino, podłącz sondę do pinu PWM i zweryfikuj 50% duty cycle przy 1 kHz – delta czasu wyniesie dokładnie 0,5 ms.

Dla bezpieczeństwa, zawsze sprawdzaj zakres napięcia – większość modeli wytrzymuje 400 V peak, ale z sondą 10:1 nawet 4000 V. Integruj z multimetrem do weryfikacji DC offsetu, gdzie oscyloskop pokazuje AC coupled. Te techniki czynią odczyt sygnałów intuicyjnym i precyzyjnym w codziennej pracy.

Oscyloskop cyfrowy w eksperymentach naukowych i analizie audio

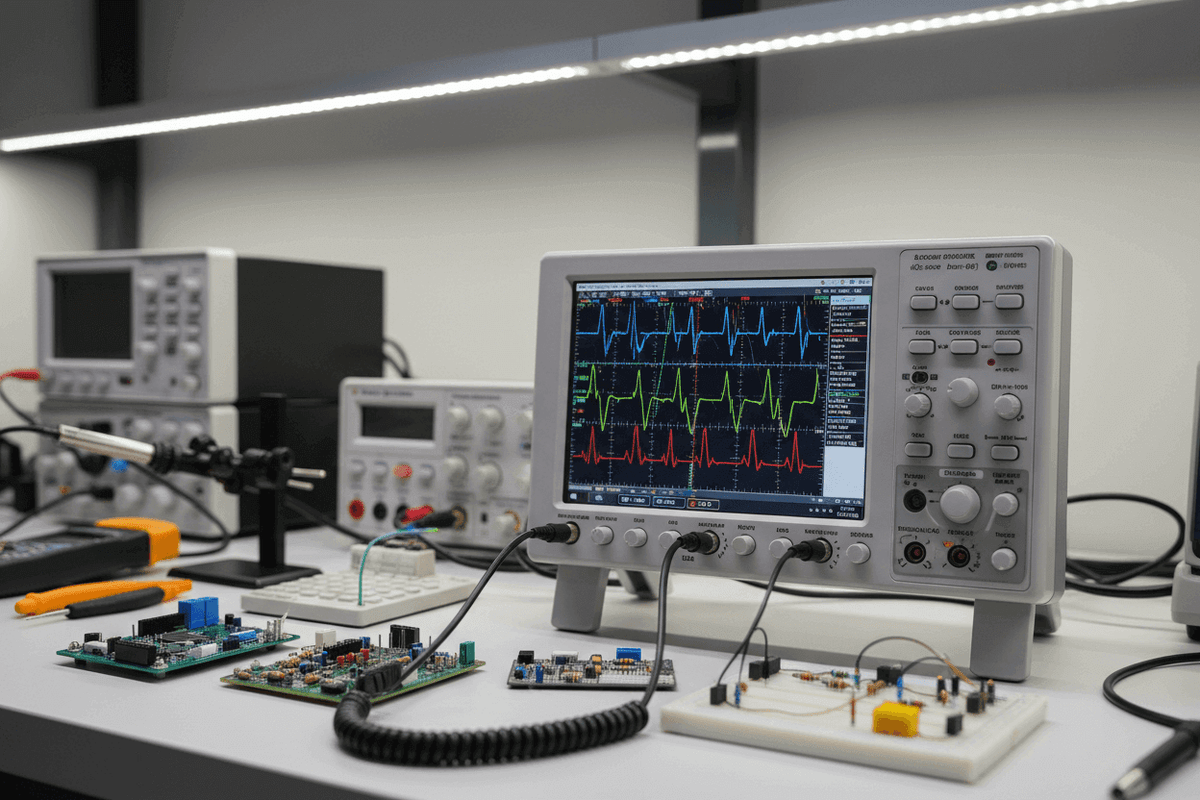

W nauce oscyloskop cyfrowy wspiera badania z elektroniki i fizyki. Na przykład, w czasie testów obwodów RC mierzy czas narastania sygnału, umożliwia to obliczyć stałą czasową z błędem poniżej 1%. Studenci inżynierii używają go do weryfikacji symulacji SPICE, porównując krzywe napięciowe z modelami teoretycznymi. W akustyce akademickiej narzędzie rejestruje transjenty impulsowe, potrzebne do modelowania propagacji fal dźwiękowych w materiałach.

Praktyczne pomiary w studio nagrań

W profesjonalnym studio oscyloskop cyfrowy wykrywa opóźnienia fazowe między kanałami stereo, co zapobiega problemom z obrazem przestrzennym. Audiofile analizują harmoniczne distortion (THD) w wzmacniaczach, osiągając wartości poniżej 0,01% dla high-endowych urządzeń. Integracja z oprogramowaniem jak Audacity czy REW pozwala na FFT – szybką transformatę Fouriera – do identyfikacji szumów i peaków częstotliwościowych. Przykładowo, przy nagrywaniu wokalu mierzy clipping mikrofonu preampowego, wystrzegają sięc cyfrowego przesterowania.

Korzyści z użycia w obu dziedzinach:

• Szybka diagnostyka usterek: Oscyloskop USB lokalizuje zwarcia w mikserach studyjnych w ciągu sekund, oszczędzając godziny debugowania.
• Dokładna kalibracja sprzętu: W nauce kalibruje przetworniki A/D z rozdzielczością 12-bitową, dając dane wiarygodne dla publikacji.
• Analiza widmowa w czasie rzeczywistym: Studio używa trybu XY do testów kompresorów, wizualizując krzywą gain reduction.
• Mobilność i niskie koszty: Modele jak PicoScope kosztują od 500 zł, zastępując drogie stacjonarne oscyloskopy.

W eksperymentach fizycznych oscyloskop cyfrowy rejestruje oscylacje w obwodach LCR z częstotliwością próbkowania 1 GS/s. Badacze akustyki mierzą rezonanse w obudowach głośnikowych, optymalizując bass reflex. W studio nagrań narzędzie śledzi jitter w zegarach cyfrowych, ważny dla masteringu powyżej 96 kHz. Praktycy doceniają zapisowanie śladów do późniejszej analizy w MATLAB. Na przykład, testując efekty gitarowe, wizualizuje square wave po przesterze, ujawniając nieparzyste harmoniczne. To pozwala na precyzyjne strojenie pedałów distortion. W edukacji uniwersyteckiej studenci symulują pomiary z Arduinointegrując DSO z Raspberry Pi dla zdalnego monitoringu. Audio engineerzy w studiach domowych używają go do weryfikacji interfejsów USB, eliminując latency poniżej 5 ms.

Jak podłączyć oscyloskop do obwodu audio i bardzo dokładnie zmierzyć przebieg sygnału? Oscyloskop to niezastąpione narzędzie dla elektroników zajmujących się dźwiękiem, umożliwiające wizualizację fal audio w czasie rzeczywistym. W tym przewodniku omówimy cały proces, od przygotowania sprzętu po analizę wyników. Zaczniemy od podstawowego sprzętu, takiego jak sonda pasywna 1:1 lub 10:1, która zmniejsza obciążenie obwodu.

Przygotowanie oscyloskopu i obwodu audio przed pomiarem

Przed podłączeniem oscyloskopu do obwodu audio upewnij się, że urządzenie jest wyłączone, aby uniknąć uszkodzeń. Wybierz sondę oscyloskopową o odpowiedniej szerokości pasma, np. co najmniej 20 MHz dla sygnałów audio do 20 kHz. Ustaw przełącznik na sondzie w pozycji 10X, co zmniejsza wpływ na obwód i poprawia dokładność pomiaru amplitudy. Podłącz przewód USB lub zasilanie do oscyloskopu, a następnie kalibruj sondę za pomocą wbudowanej funkcji autokalibracji. W obwodzie audio, np. w prostym wzmacniaczu operacyjnym LM386, zlokalizuj punkty pomiarowe jak wejście, wyjście lub sprzężenie zwrotne.

Teraz przejdź do bezpiecznego podłączenia. Włóż końcówkę sondy (czarną) do masy obwodu audio, np. do ujemnego bieguna kondensatora wyjściowego. Drugi koniec sondy (żółty) podłącz do punktu testowego, takiego jak baza tranzystora lub wyjście filtrów dolnoprzepustowych. Uruchom generator sygnału audio, np. sinusoidę 1 kHz o amplitudzie 1 Vpp z aplikacji na smartfonie podłączonej do wejścia obwodu. W oscyloskopie ustaw skalę czasu na 1 ms/div i amplitudę na 500 mV/div, aby fala sinusoidalna wypełniła ekran.

Jak zmierzyć podstawowe parametry przebiegu sygnału audio?

Aby dokładnie zmierzyć przebieg sygnału, użyj kursorów oscyloskopu do określenia amplitudy szczyt- szczyt (Vpp), zazwyczaj 2 Vpp dla standardowego sygnału liniowego. Sprawdź częstotliwość, mierząc okres fali – dla 1 kHz powinien wynosić dokładnie 1 ms. Obserwuj zniekształcenia harmoniczne: czysta sinusoida nie powinna mieć wyższych harmonicznych powyżej -40 dB. Jeśli obwód to equalizer graficzny, przełącz na sygnał szumowy biały i analizuj odpowiedź częstotliwościową, regulując skalę czasu do 100 µs/div. Dla distortion w gitarowym preampie, powiększ widok na 10% okresu, by zobaczyć klipping powyżej 5% duty cycle.

Innym krokiem jest weryfikacja w różnych warunkach. Zmień amplitudę wejściową na 100 mVpp i powtórz pomiar, notując THD poniżej 0,1% dla profesjonalnych układów. Użyj triggera na krawędzi rosnącej fali, ustawiając poziom na 50% amplitudy, co stabilizuje obraz. Dla stereo obwodów podłącz drugą sondę do kanału prawego, synchronizując wyzwalanie. Jeśli oscyloskop ma FFT, włącz analizę widmową, by zobaczyć spektrum do 20 kHz bez aliasingu. Pamiętaj o uziemieniu całego setupu, by uniknąć pętli masy powodującej szum 60 Hz.

W zaawansowanych pomiarach, jak w DAC audio, podłącz sondę po konwerterze cyfrowo-analogowym. Generuj testowy plik WAV z czystą falą 440 Hz i mierz jitter poniżej 100 ps za pomocą zoomu czasowego. Dostosuj impedancję sondy, jeśli obwód ma wysoką rezystancję wejściową powyżej 10 kΩ. Te kroki zagwarantują wiarygodne dane do debugowania filtrów lub wzmacniaczy.
