AutoCAD czy Fusion 360 dla konstruktora – modelowanie 3D, dokumentacja techniczna i współpraca nad plikami CAD
AutoCAD sprawdzi się u konstruktora potrzebującego precyzyjnej dokumentacji 2D i szerokiej zgodności z formatami branżowymi. Fusion 360 oferuje jednak projektowanie 3D, parametryczne modelowanie, symulacje oraz współpracę w chmurze, dlatego lepiej nadaje się do nowoczesnego rozwoju produktów. Dobranie zależy od charakteru pracy: AutoCAD do rysunków technicznych, Fusion 360 do pełnego projektowania i prototypowania.
Konstruktor wybierający między AutoCAD a Fusion 360 powinien ocenić możliwości modelowania, lecz także sposób przygotowywania rysunków wykonawczych, zarządzania rewizjami i wymiany danych z zespołem. AutoCAD pozostaje mocnym narzędziem do dokumentacji 2D, układów montażowych oraz pracy z formatem DWG. Fusion 360 łączy modelowanie parametryczne, projektowanie złożeń, symulacje i współpracę w środowisku chmurowym. Różnica jest szczególnie ważna dla konstruktorów maszyn, projektantów oprzyrządowania i osób rozwijających produkt od koncepcji do produkcji. Dobór programu zależy od charakteru geometrii, wymagań przedsiębiorstwa, istniejącego archiwum CAD oraz sposobu komunikacji z technologiem, klientem i podwykonawcą.

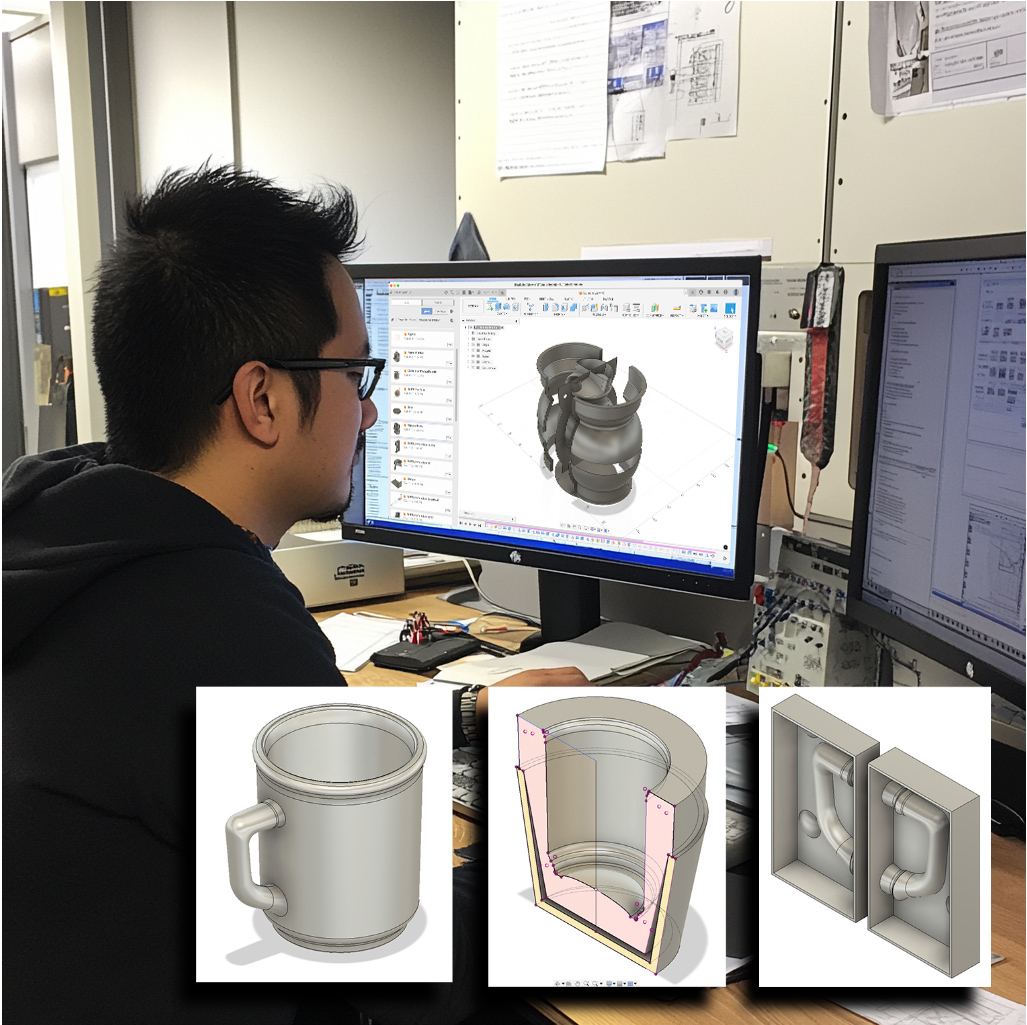

Modelowanie 3D a przygotowanie dokumentacji technicznej
AutoCAD umożliwia tworzenie brył, powierzchni i siatek, jednak jego środowisko 3D jest mniej wyspecjalizowane w projektowaniu mechanizmów niż Fusion 360. Przy prostych elementach, obudowach, konstrukcjach spawanych i geometrii wymagającej dużej kontroli rysunku 2D daje efekt bardzo dobrze. Dokumentacja oparta na rzutniach, przekrojach, wymiarowaniu, tolerancjach i opisach technologicznych może być bardzo dokładnie opracowana w arkuszach modelu i arkuszach papieru. Fusion 360 używa historii operacji, szkiców zależnych od więzów oraz parametrów wymiarowych. Zmiana średnicy, grubości ścianki lub położenia otworu aktualizuje bryłę, złożenie i powiązany rysunek. Projektant może tworzyć komponenty, relacje montażowe, zestawienia części oraz dokumentację pochodną od modelu. Taki przepływ ogranicza rozbieżności między geometrią a rysunkiem, szczególnie przy częstych modyfikacjach konstrukcji.

Najważniejsze różnice w pracy konstruktora:
- AutoCAD zapewnia większą swobodę w klasycznym rysunku 2D, jednak Fusion 360 prowadzi projekt przez parametryczny model 3D.
- Fusion 360 lepiej obsługuje części wzajemnie zależne, wariantowanie i aktualizację złożeń po zmianie komponentu.
- AutoCAD jest wygodniejszy przy dokumentacji archiwalnej zapisanej w DWG oraz projektach opartych na standardach biurowych.

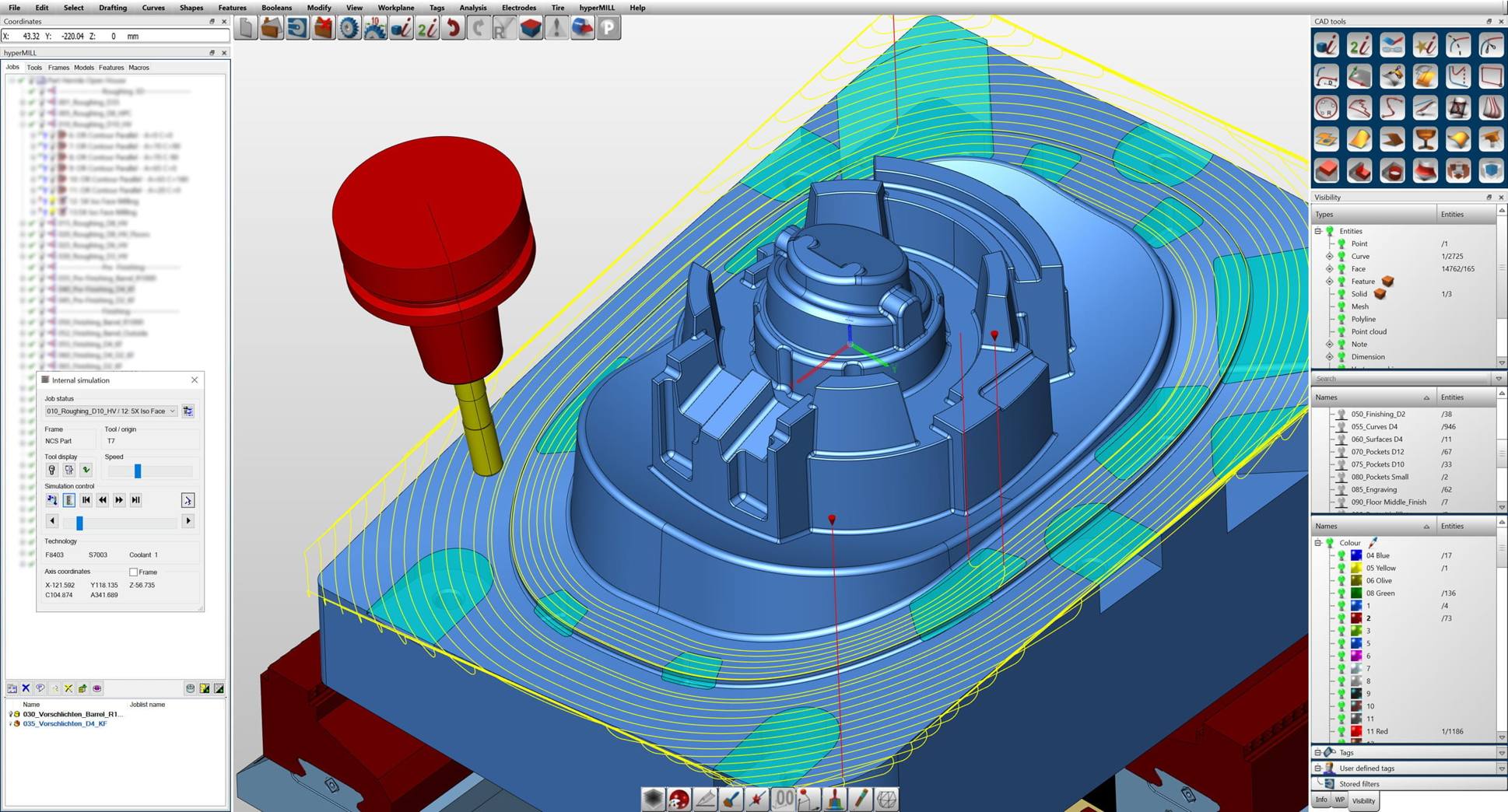

- Fusion 360 oferuje w jednym środowisku modelowanie, generowanie rysunków, CAM i podstawowe analizy inżynierskie.
- W AutoCAD kontrola plików najczęściej wymaga firmowego systemu PDM, serwera lub Autodesk Docs.
- Fusion 360 upraszcza dostęp do aktualnej wersji projektu, ale wymaga stabilnej organizacji uprawnień i pracy online.
Współpraca nad plikami CAD i kontrola rewizji
| Kryterium | AutoCAD | Fusion 360 |
|---|---|---|
| Główny format | DWG, DXF | Projekt chmurowy, STEP, SAT, DXF |
| Modelowanie | Bryłowe i powierzchniowe | Parametryczne, bezpośrednie i generatywne |
| Dokumentacja | Bardzo mocna w 2D | Powiązana z modelem 3D |
| Współpraca | Pliki, serwer, Autodesk Docs | Wersjonowanie i udostępnianie projektu |
| Złożenia | Możliwe, mniej zintegrowane | Naturalny element środowiska |
Fusion 360 zapisuje historię zmian, pozwala komentować projekt i przydzielać dostęp konkretnym użytkownikom.
Konstruktor, technolog oraz wykonawca mogą pracować na wspólnym źródle danych bez przesyłania wielu kopii załączników. AutoCAD lepiej pasuje do organizacji, w których dokumentacja DWG jest przekazywana między działami, drukowana lub zatwierdzana w ustalonym obiegu. Dla nowego produktu mechanicznego Fusion 360 najczęściej zapewnia spójniejszy przepływ od modelu do dokumentacji, a AutoCAD pozostaje mocniejszy tam, gdzie najważniejsza jest klasyczna dokumentacja 2D i kompatybilność DWG.
Podział zadań między AutoCAD i Fusion 360
Modelowanie 3D konstrukcji wymaga odwzorowania geometrii, lecz także zdefiniowania zależności, materiałów, sposobu montażu i technologii wykonania. Dobry model konstruktorski powinien opisywać funkcję wyrobu, a nie wyłącznie jego wygląd. Fusion 360 daje efekt szczególnie przy projektach parametrycznych, w których zmiana jednego wymiaru ma automatycznie aktualizować powiązane elementy.
Konstruktor buduje komponenty, tworzy wiązania, definiuje osie i płaszczyzny konstrukcyjne, a następnie kontroluje pracę zespołu w środowisku złożenia. AutoCAD pozostaje bardzo użyteczny przy dokumentacji 2D, detalach wykonawczych, schematach, rzutach oraz projektach wymagających ścisłego zarządzania warstwami. Często programy mogą funkcjonować jako uzupełniające się narzędzia. Model z Fusion 360 można wyeksportować do formatów STEP, SAT lub DWG, jednak dokumentację z AutoCAD-a przekazać do dalszego opracowania produkcyjnego. Trzeba kontrolować jednostki, tolerancje i układ współrzędnych, ponieważ błędy translacji mogą zmienić skalę albo położenie geometrii.

Jak budować model, aby nadawał się do zmian?
Podstawą jest właściwa kolejność operacji. Szkice powinny być w pełni związane geometrycznie i wymiarowo, a cechy modelu należy opierać na logicznych bazach konstrukcyjnych. Unikanie przypadkowych odniesień ogranicza ryzyko zerwania zależności po modyfikacji geometrii. W zespołach należy stosować jednoznaczne nazwy komponentów oraz rozdzielać części poręczne od pomocniczych.
Dokumentacja techniczna: od modelu do rysunku wykonawczego
Rysunek techniczny generowany z modelu 3D powinien zawierać widoki potrzebne do wykonania i kontroli części. Konstruktor dobiera rzuty główne, przekroje, szczegóły, oznaczenia chropowatości, materiał, obróbkę cieplną oraz informacje o powłoce. W AutoCAD rozbudowuje dokumentację o wymiarowanie, tabliczki rysunkowe, symbole spoin i oznaczenia technologiczne. Fusion 360 umożliwia tworzenie rysunków asocjatywnych, za pomocą czego zmiana modelu może aktualizować widoki i wymiary.

Szczególnej uwagi wymagają tolerancje wymiarowe i geometryczne. Wymiar nominalny bez tolerancji nie określa jeszcze wymagań produkcyjnych. Należy wskazać bazy, pasowania wałek-otwór, tolerancje kształtu i położenia oraz sposób pomiaru. Dokumentacja zespołu powinna zawierać numerację pozycji, zestawienie części i oznaczenia elementów znormalizowanych.
Rysunek należy sprawdzić pod kątem estetyki, i kompletności informacji potrzebnych operatorowi, technologowi i kontrolerowi jakości. Przed wydaniem pliku konstruktor weryfikuje zgodność numeru rewizji, skalę, jednostki, format arkusza, kompletność odnośników oraz zgodność modelu z dokumentacją. Finalne pliki zapisuje się w ustalonych formatach, najczęściej DWG i PDF dla dokumentacji oraz STEP dla wymiany geometrii 3D. Spójna organizacja projektów CAD ogranicza konflikty edycji, utratę danych i błędy w czasie przekazywania modeli między zespołami.
Wersjonowanie i współpraca nad plikami CAD w AutoCAD i Fusion 360
AutoCAD opiera współpracę głównie na plikach DWG, odnośnikach zewnętrznych XREF oraz repozytoriach Autodesk Docs lub Autodesk Construction Cloud. Plik powinien mieć jednego właściciela edycji, a pozostali użytkownicy korzystać z kontrolowanych kopii albo trybu tylko do odczytu. Desktop Connector pozwala przeglądać dokumenty chmurowe z poziomu Eksploratora plików, lecz synchronizacja wymaga stabilnego połączenia i jednoznacznych nazw. Fusion 360 przechowuje projekty natywnie w chmurze. Każde zapisanie projektu tworzy nową wersję, którą można opisać komentarzem, oznaczyć jako kamień milowy i przywrócić w razie błędu. Uprawnienia ustala się na poziomie projektu lub folderu.
Model może być udostępniony do przeglądania, komentowania albo pełnej edycji.
Podczas pracy zespołowej należy ustalić:
- strukturę projektów, folderów i nazw plików;
- zasady numerowania rewizji oraz oznaczania wydań;
- osoby odpowiedzialne za zatwierdzanie dokumentacji;
- format wymiany modeli, rysunków i danych produkcyjnych;
- zakres uprawnień projektantów, konstruktorów i kontrahentów;
- procedurę blokowania, aktualizowania i archiwizowania plików.
Wersja pliku nie jest tym samym co rewizja zatwierdzona do produkcji. Wersja opisuje stan techniczny zapisany w systemie, jednak rewizja powinna oznaczać formalnie zaakceptowaną zmianę.
| Zastosowanie | AutoCAD | Fusion 360 | Zalecany format |
|---|---|---|---|
| Rysunek 2D | DWG, DXF | Dokumentacja rysunkowa | DWG/PDF |
| Model bryłowy | DWG, STEP | Projekt natywny | STEP, SAT |
| Wymiana z dostawcą | XREF, PDF | Link lub eksport | STEP/DWG/PDF |
| Współpraca w chmurze | Docs, ACC | Data Panel | Plik natywny |
| Archiwizacja | Paczka projektu | Wersja i kamień milowy | ZIP/STEP/PDF |
Przenosząc model z Fusion 360 do AutoCAD, najczęściej wykorzystuje się STEP dla geometrii przestrzennej oraz DWG lub DXF dla szkiców i dokumentacji. Eksport może usunąć historię operacji, parametry i zależności, dlatego plik źródłowy należy zachować w pierwotnym repozytorium. AutoCAD nie odtworzy automatycznie pełnej historii parametrycznej Fusion 360.

AutoCAD i Fusion 360 obsługują pliki DWG, lecz robią to z innym przeznaczeniem. AutoCAD jest natywnym środowiskiem formatu DWG, dlatego zachowuje warstwy, style wymiarowania, bloki, odnośniki zewnętrzne, układy arkuszy i większość danych charakterystycznych dla dokumentacji 2D. Fusion 360 koncentruje się jednak na modelowaniu bryłowym, powierzchniowym, projektowaniu parametrycznym oraz przygotowaniu modeli do produkcji. Współpraca AutoCAD i Fusion 360 z plikami DWG jest możliwa, ale nie oznacza pełnej wymienności danych. Wyjątkowe rezultaty uzyskuje się wtedy, gdy DWG służy jako podkład konstrukcyjny, rzut, obrys albo dokumentacja pomocnicza, a właściwy model 3D powstaje już w Fusion 360.
AutoCAD i Fusion 360 a pliki DWG – zakres zgodności
AutoCAD zapisuje i odczytuje DWG, jednak Fusion 360 pozwala importować oraz eksportować wybrane dane takie. Często można przenosić rzuty 2D, profile, kontury i geometrię odniesienia. Często konieczne jest jednak sprawdzenie jednostek, skali, warstw oraz poprawności polilinii. Fusion 360 dobrze współpracuje także z formatem DXF, szczególnie przy przenoszeniu szkiców do wycinania laserowego, frezowania lub projektowania części na podstawie płaskiego obrysu. Do wymiany modeli 3D stosuje się przede wszystkim STEP, IGES, SAT i Parasolid. STL oraz OBJ są użyteczne przy siatkach, skanowaniu i druku 3D, ale nie umożliwiają takiej edytowalności jak formaty bryłowe.
Czy model z Fusion 360 zachowa parametry po eksporcie do DWG?
Nie. DWG przechowuje przede wszystkim geometrię i dane rysunkowe, a nie pełną historię operacji parametrycznych Fusion 360. Po eksporcie bryły do dokumentacji 2D otrzymuje się widoki, wymiary i adnotacje, lecz nie drzewo cech, zależności szkicu ani parametry użyte do utworzenia modelu. Analogicznie, import DWG do Fusion 360 nie odtwarza automatycznie inteligentnych bloków, więzów konstrukcyjnych czy relacji charakterystycznych dla AutoCAD. Dlatego plik należy przygotować przed transferem: oczyścić zbędne warstwy, rozbić problematyczne elementy, zamknąć kontury i zweryfikować jednostki.
Format STEP jest najczęściej lepszy od DWG do wymiany gotowej geometrii 3D, choć także nie przenosi historii modelowania. W dokumentacji technicznej AutoCAD pozostaje właściwszym narzędziem, a Fusion 360 daje efekt jako środowisko modelu, symulacji i produkcji.
