Suwmiarka cyfrowa czy analogowa do prac inżynierskich – kryteria pomiaru, obsługa i odporność

Suwmiarka należy do podstawowych przyrządów kontrolno-pomiarowych stosowanych w warsztatach mechanicznych, działach utrzymania ruchu, laboratoriach oraz w czasie montażu prototypów. Dobranie między wersją cyfrową a analogową wpływa na komfort odczytu, lecz także na szybkość kontroli, ryzyko błędu i możliwość pracy w obecności chłodziwa, pyłu lub wibracji.

Dla konstruktora ważna będzie powtarzalność pomiaru, dla operatora obrabiarki odporność na warunki produkcyjne, a dla kontrolera jakości zgodność z procedurą i łatwa dokumentacja wyników. Oba rozwiązania mogą zapewnić wysoką dokładność, pod warunkiem właściwego zerowania, nacisku szczęk, temperatury detalu oraz częstej weryfikacji wzorcem.

Kryteria pomiaru i obsługa obu typów

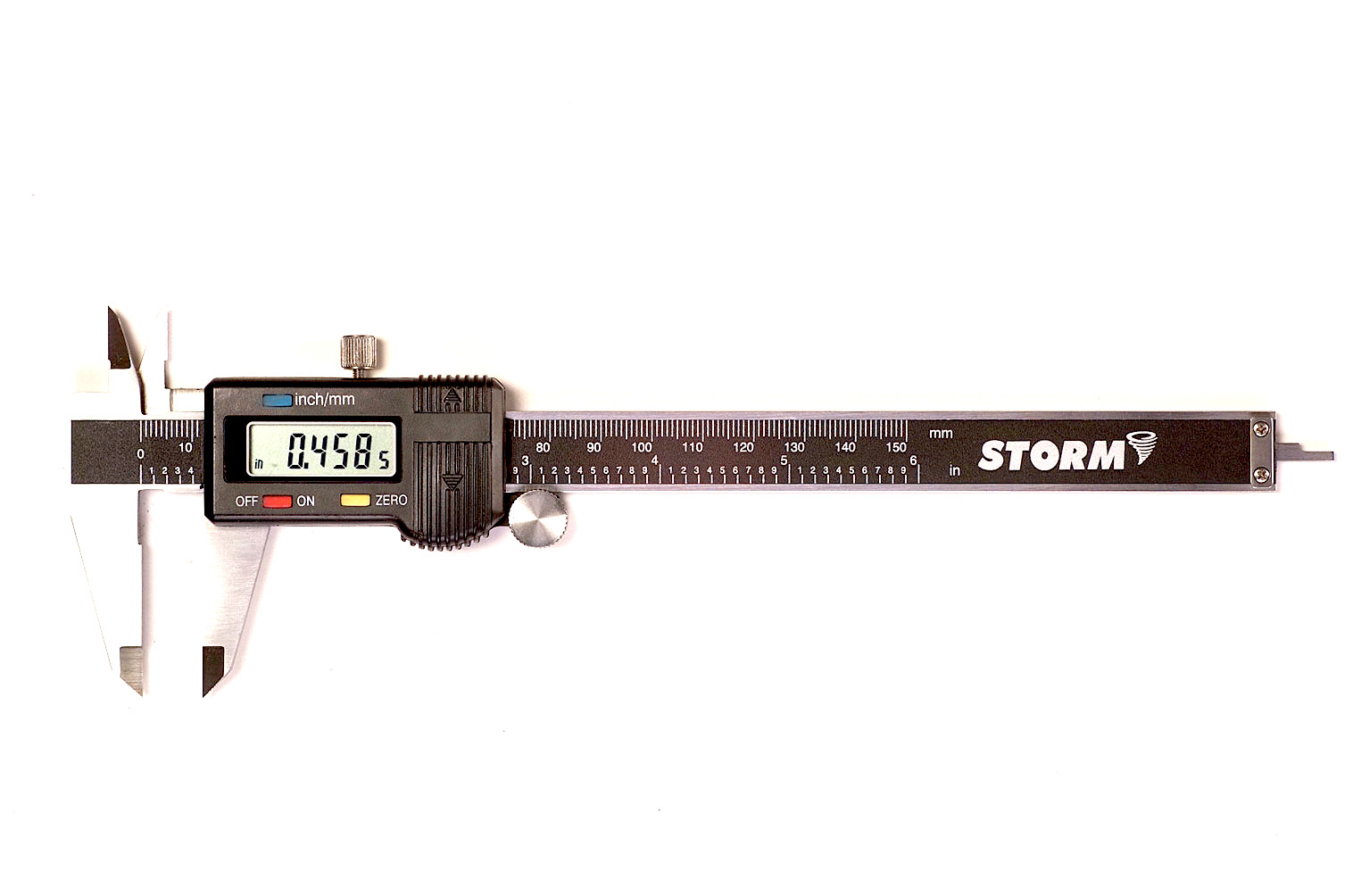

Suwmiarka analogowa wykorzystuje podziałkę główną i noniusz. Nie wymaga baterii, a jej wskazanie pozostaje stabilne w środowisku elektromagnetycznym. Odczyt wymaga wprawy, dobrego oświetlenia i ustawienia oka prostopadle do skali, aby ograniczyć błąd paralaksy. Model cyfrowy pokazuje wynik na wyświetlaczu, często umożliwia zmianę jednostek oraz zerowanie w dowolnym położeniu. Elektronika nie poprawia jednak jakości samego pomiaru: rozdzielczość 0,01 mm nie oznacza automatycznie dokładności 0,01 mm.

Przed rozpoczęciem kontroli należy sprawdzić:

• czystość szczęk pomiarowych i powierzchni detalu,
• brak luzu prowadnicy oraz płynność przesuwu suwaka,
• zerowanie wskazania przy zamkniętych szczękach,
• prostopadłe ustawienie przyrządu względem mierzonej krawędzi,
• stały, niewielki nacisk bez odkształcania cienkościennego elementu,
• temperaturę detalu i suwmiarki, najlepiej zbliżoną do 20°C.

Szczęki zewnętrzne służą do pomiaru średnic i wymiarów zewnętrznych, szczęki wewnętrzne do otworów, a głębokościomierz do stopni i gniazd. Przy kontroli wałków trzeba unikać pomiaru po zabrudzonej lub zadziorowanej powierzchni. W zastosowaniach jakościowych wynik należy odnosić do klasy przyrządu, świadectwa wzorcowania i tolerancji wykonania.

Odporność mechaniczna i środowiskowa

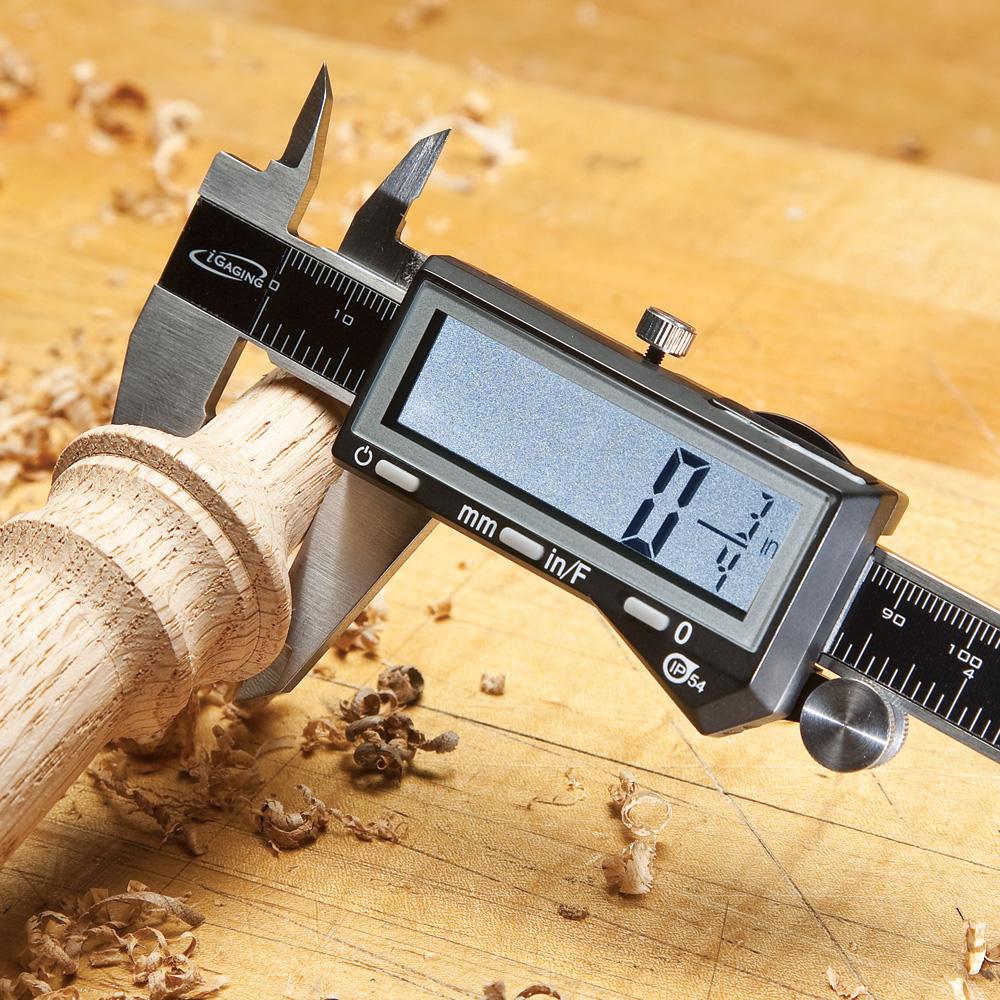

Analogowa suwmiarka jest najczęściej bardziej odporna na zalanie, mróz i przypadkowe uderzenia, ponieważ nie zawiera wyświetlacza ani układu zasilania. Jej ograniczeniem pozostaje zużycie prowadnicy i noniusza. Suwmiarka cyfrowa zapewnia szybszy odczyt, ale wymaga ochrony elektroniki oraz sprawnej baterii. Modele z oznaczeniem IP54, IP65 lub wyższym lepiej znoszą pył i chłodziwo, choć nie powinny być myte pod silnym strumieniem bez potwierdzenia producenta.

Dokładność wskazania i warunki odniesienia

W pracach inżynierskich suwmiarkę dobiera się według zakresu pomiarowego, lecz przede wszystkim według wymaganej dokładności, rozdzielczości oraz rodzaju kontrolowanego wymiaru. Typowa suwmiarka analogowa z noniuszem umożliwia odczyt co 0,05 lub 0,02 mm, jednak modele cyfrowe najczęściej wskazują 0,01 mm. Sama rozdzielczość nie oznacza jednak dokładności przyrządu. Błąd graniczny może być większy i powinien być podany w dokumentacji producenta albo świadectwie wzorcowania. Przed pomiarem trzeba oczyścić prowadnicę, szczęki oraz powierzchnię badanego elementu. Szczęki powinny stykać się z przedmiotem bez przechylenia, a siła docisku musi być niewielka i powtarzalna.

Zbyt mocne zaciśnięcie może odkształcić cienkościenny detal, jednak zbyt słabe prowadzi do przypadkowego położenia szczęk. Pomiar wykonuje się względem właściwej bazy konstrukcyjnej, niekoniecznie względem najbliższej krawędzi.

Największym błędem praktycznym jest traktowanie wskazania 0,01 mm jako dowodu, że wymiar został zmierzony z dokładnością 0,01 mm. Na wynik wpływają: luz suwaka, stan powierzchni, temperatura, równoległość szczęk, geometria elementu i umiejętność operatora. Dla stali przyjmuje się najczęściej temperaturę odniesienia 20°C. Przy większych detalach różnica temperatur między przyrządem a przedmiotem może powodować mierzalne rozszerzenie cieplne. Suwmiarka służy do pomiarów zewnętrznych, wewnętrznych, głębokości oraz stopni. Końcówki do wymiarów wewnętrznych mają inną geometrię niż szczęki zewnętrzne, dlatego wynik zależy od prawidłowego ustawienia ich w otworze.

Przy kontroli średnic należy przesuwać przyrząd w kilku kierunkach i odnotować największy lub najmniejszy wymiar, zależnie od charakteru tolerancji.

Jak ograniczyć błąd odczytu?

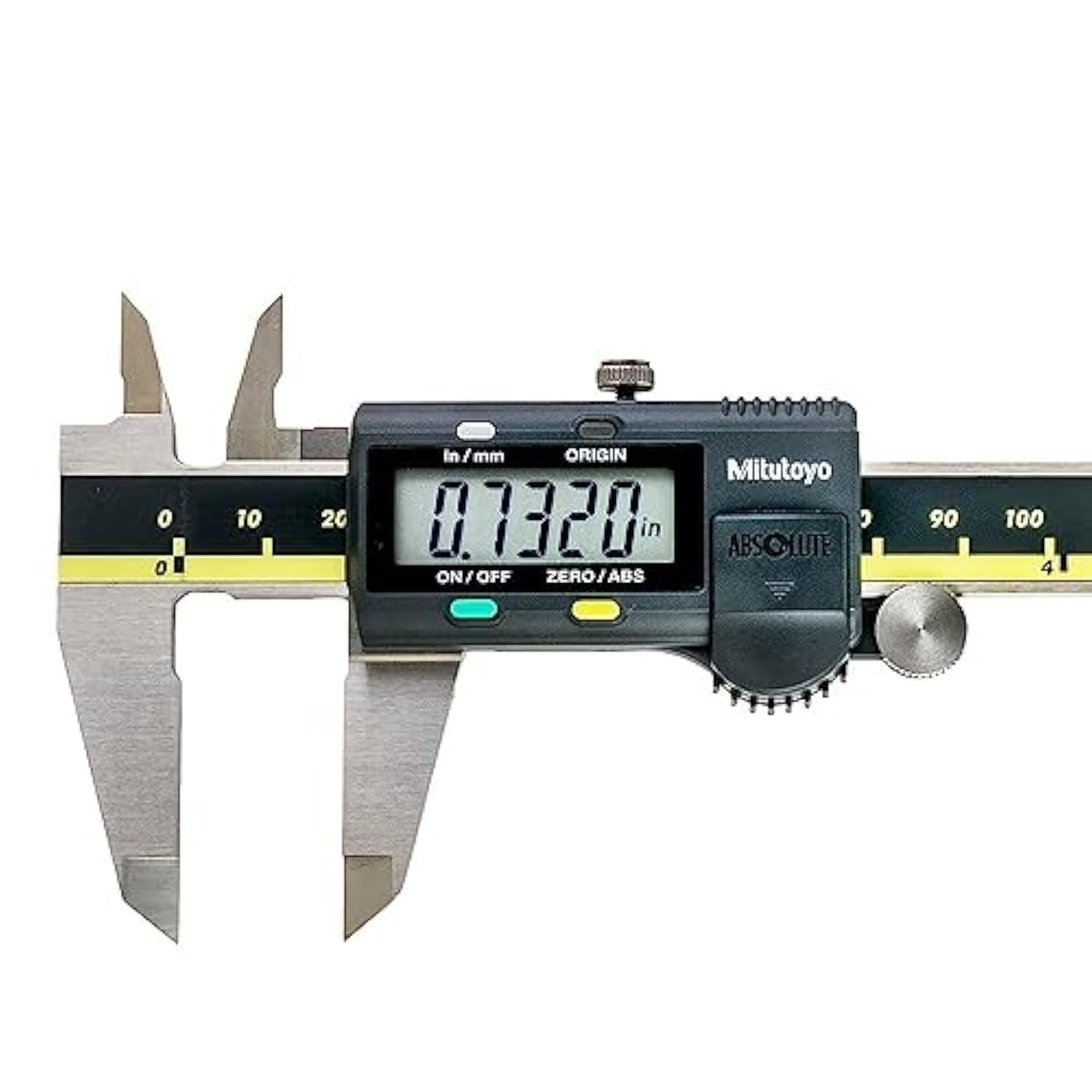

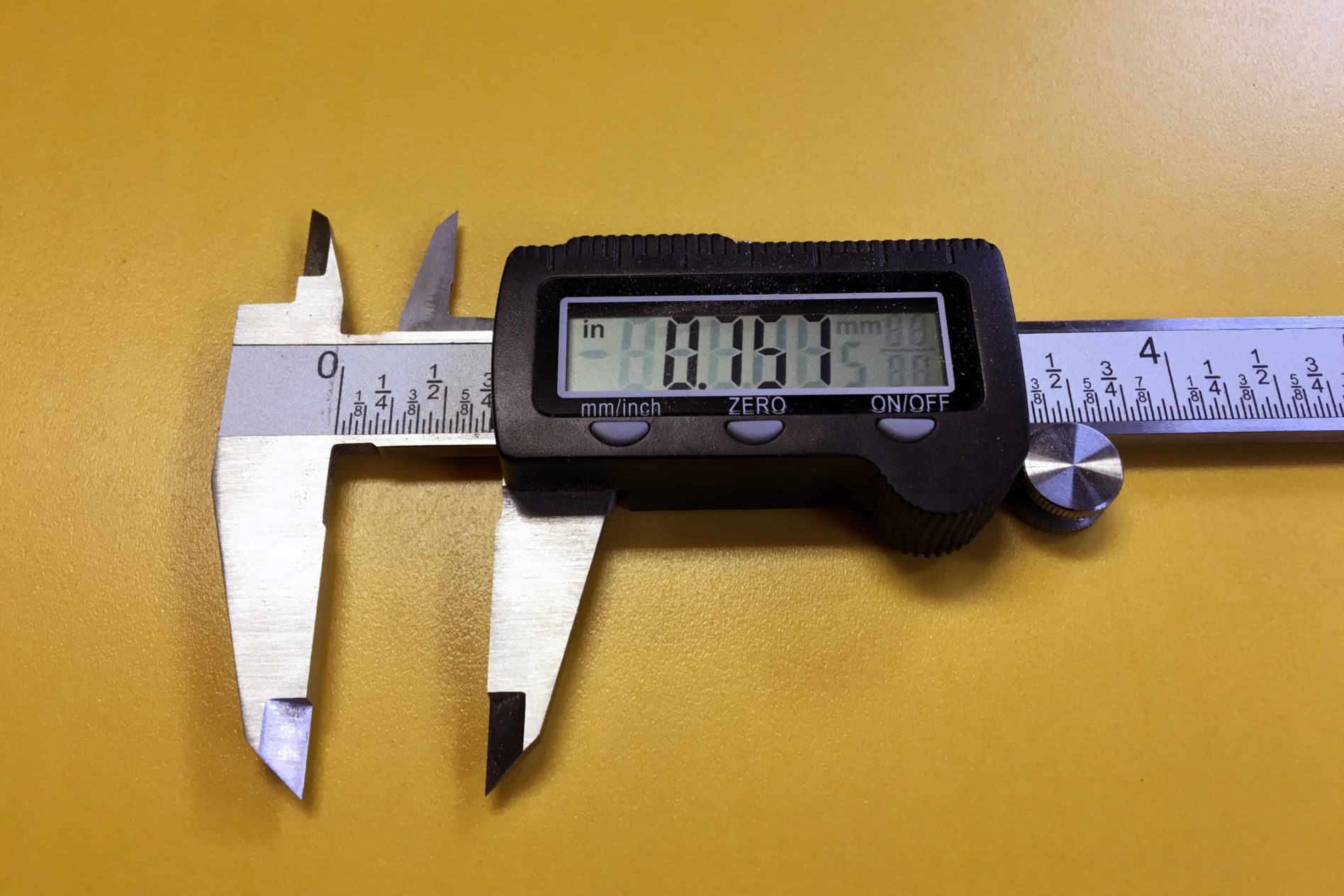

W suwmiarce analogowej operator ustawia wzrok prostopadle do podziałki, aby ograniczyć paralaksę, po czym odczytuje zgodność kreski noniusza ze skalą główną. Wersję cyfrową należy wyzerować przy zamkniętych szczękach i sprawdzić, czy jednostka ustawiona jest na milimetry, a nie cale. Powtarzalność ocenia się przez wykonanie kilku pomiarów bez zmiany techniki.

Kiedy wybrać wersję cyfrową, a kiedy analogową?

Suwmiarka cyfrowa ułatwia szybki odczyt, eliminuje interpretację noniusza i pozwala przełączać jednostki. Jest przydatna w czasie kontroli wielu detali oraz dokumentowania wyników. Wymaga jednak sprawnej baterii, ochrony elektroniki przed chłodziwem i okresowego sprawdzania zera.

Model analogowy działa bez zasilania i najczęściej lepiej znosi trudne warunki warsztatowe. Jego odczyt może być bardziej odporny na zabrudzenia wyświetlacza, lecz zależy od wzroku operatora. Do decyzji o zgodności z tolerancją należy stosować przyrząd, którego błąd graniczny jest wyraźnie mniejszy od pola tolerancji detalu. Przy tolerancjach rzędu setnych milimetra suwmiarka często nie wystarcza; właściwszy będzie mikrometr lub sprawdzian.

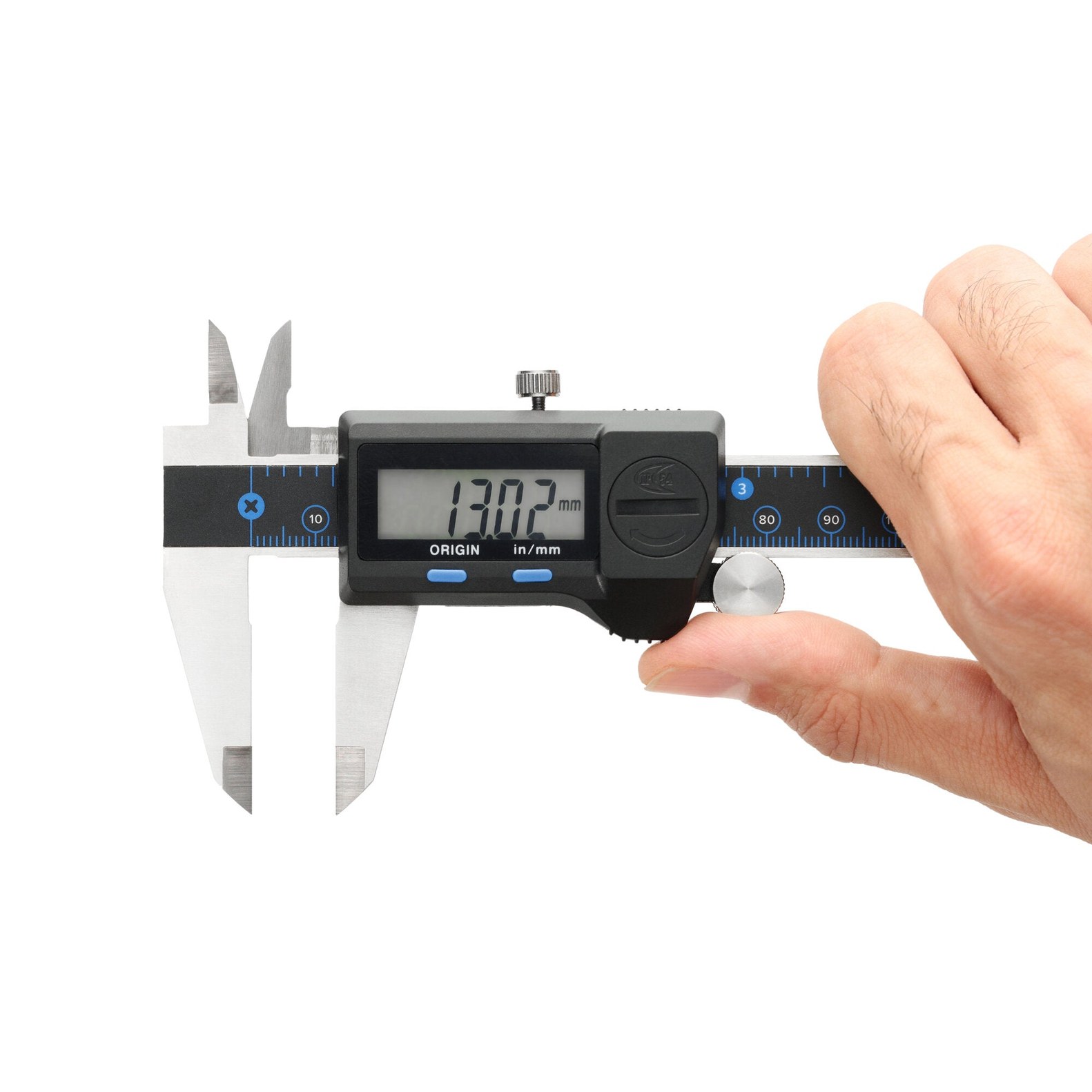

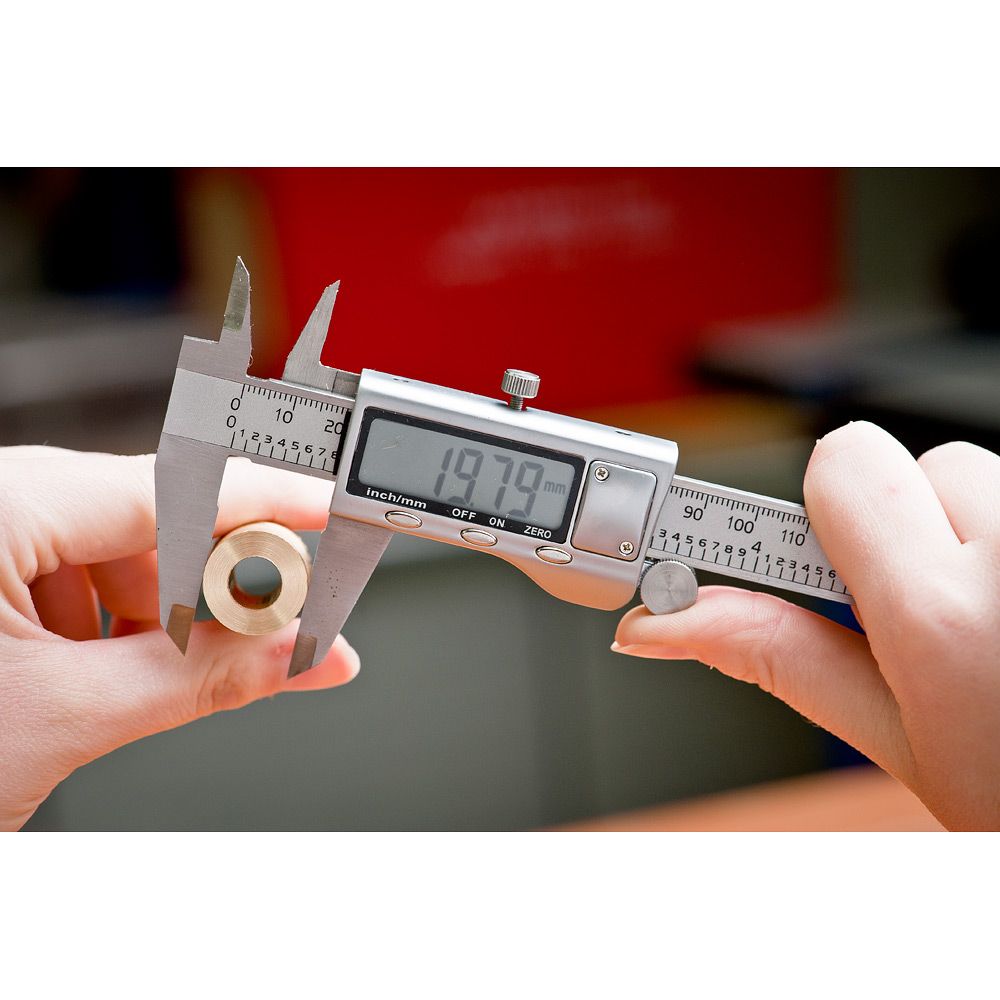

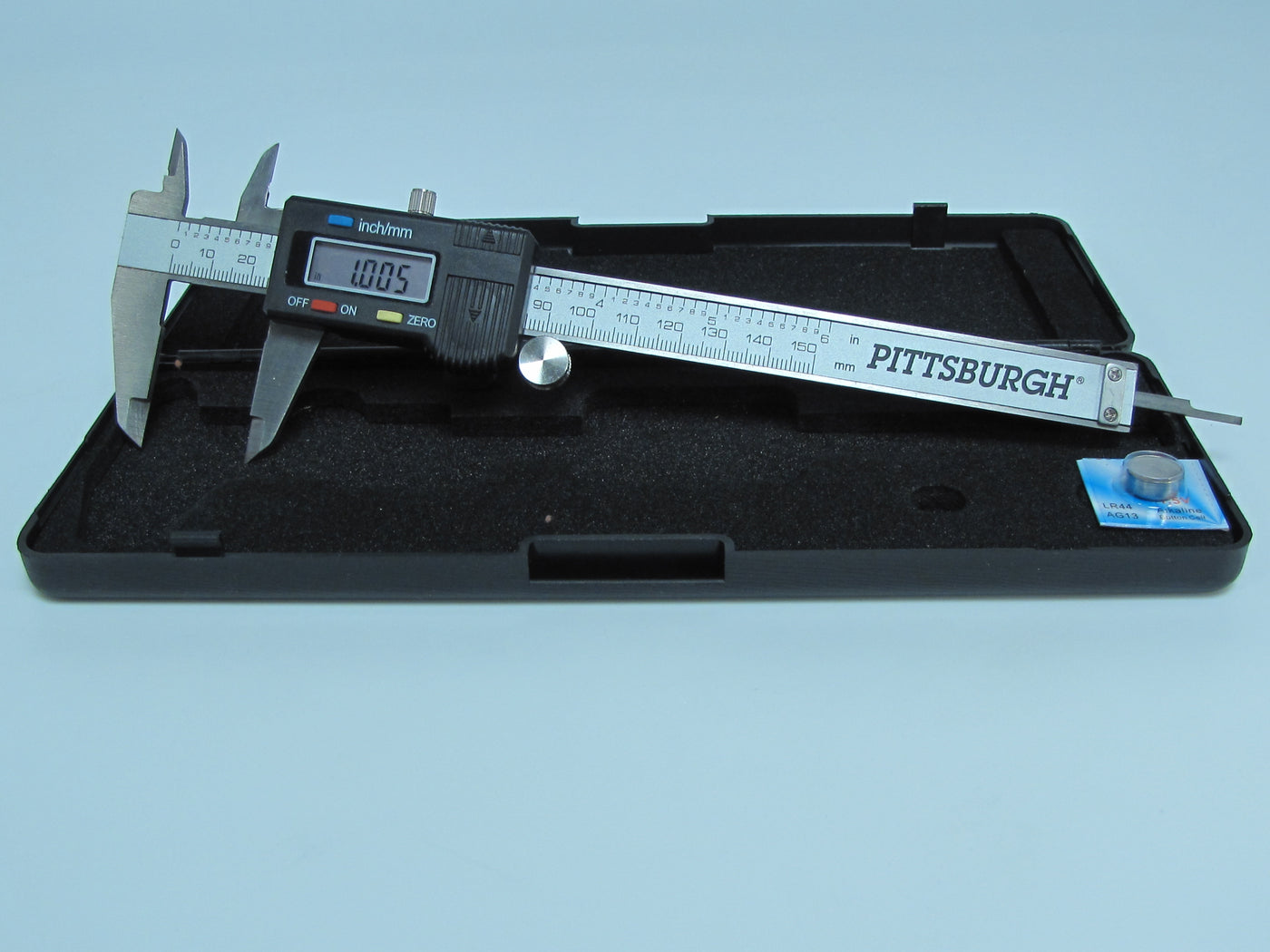

Suwmiarka cyfrowa i analogowa umożliwiają pomiary wymiarów zewnętrznych, wewnętrznych oraz głębokości w warsztacie inżynierskim.

Obsługa oraz odporność suwmiarki cyfrowej i analogowej w warunkach inżynierskich

Przed pomiarem należy oczyścić szczęki, prowadnicę i badaną powierzchnię z wiórów, oleju oraz pyłu. Szczęki powinny stykać się bez nadmiernego nacisku, ponieważ odkształcenie elementu lub przyrządu powoduje błąd wskazania. W modelu analogowym odczyt wykonuje się ze skali głównej i noniusza, ustawiając wzrok prostopadle do podziałki. Ogranicza to błąd paralaksy. Wersja cyfrowa pokazuje wynik na wyświetlaczu, lecz przed pomiarem wymaga zamknięcia szczęk i wyzerowania wskazania.

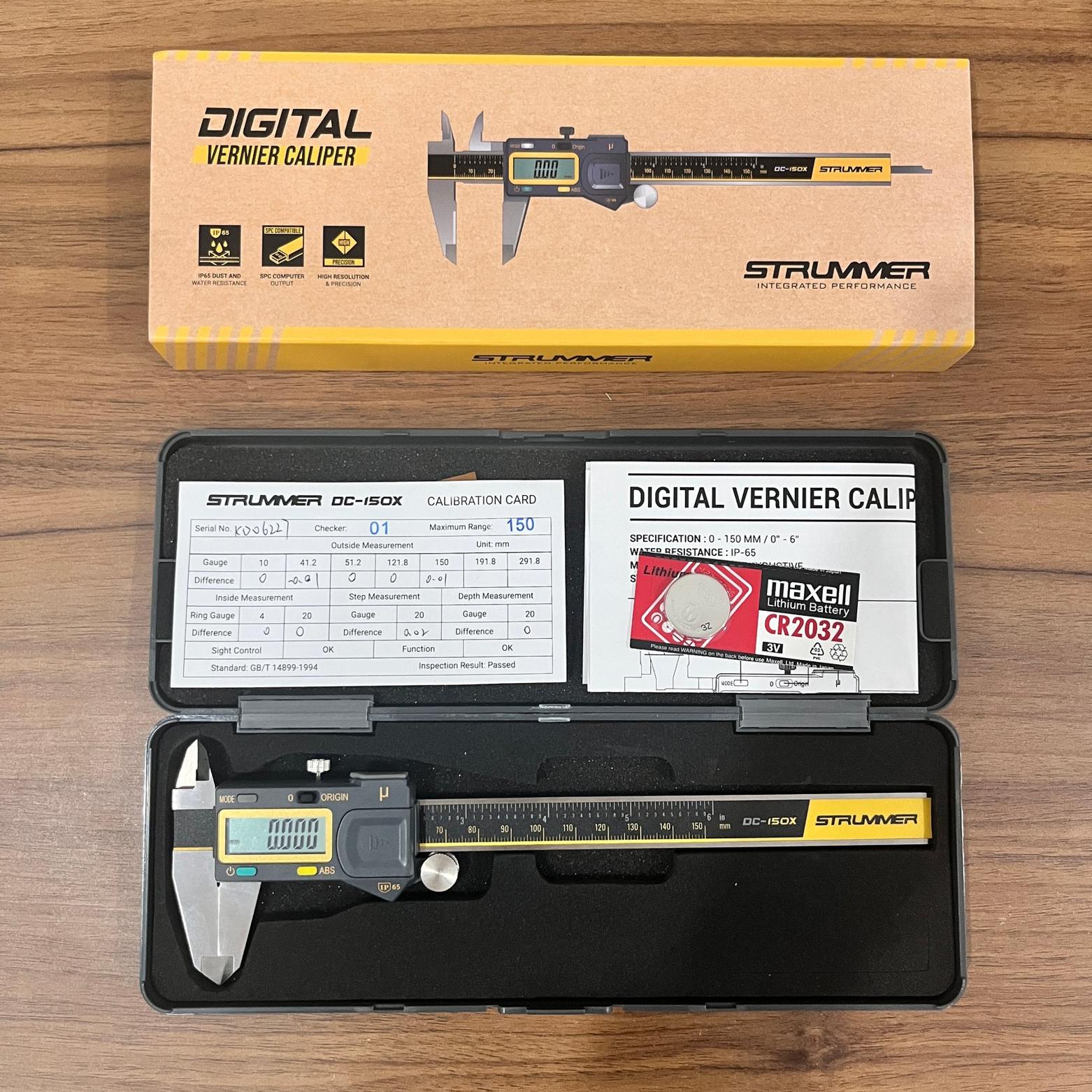

Dokładność pomiaru zależy od rozdzielczości przyrządu, lecz także od siły docisku, temperatury i czystości powierzchni pomiarowych. Typowa suwmiarka warsztatowa ma rozdzielczość 0,01 lub 0,02 mm, jednak jej rzeczywista niepewność pomiaru może być większa. Do kontroli pasowań, tolerancji wałków i otworów należy stosować przyrząd o aktualnym świadectwie wzorcowania.

Podstawowe zasady eksploatacji obejmują:

1. sprawdzenie zerowania po całkowitym zamknięciu szczęk;
2. kontrolę płynności przesuwu suwaka i stanu prowadnicy;
3. pomiar w kilku miejscach, aby wykryć stożkowatość lub owalność elementu;
4. unikanie używania szczęk jako skrobaka, znacznika albo zacisku;
5. oczyszczenie i osuszenie przyrządu po kontakcie z chłodziwem;

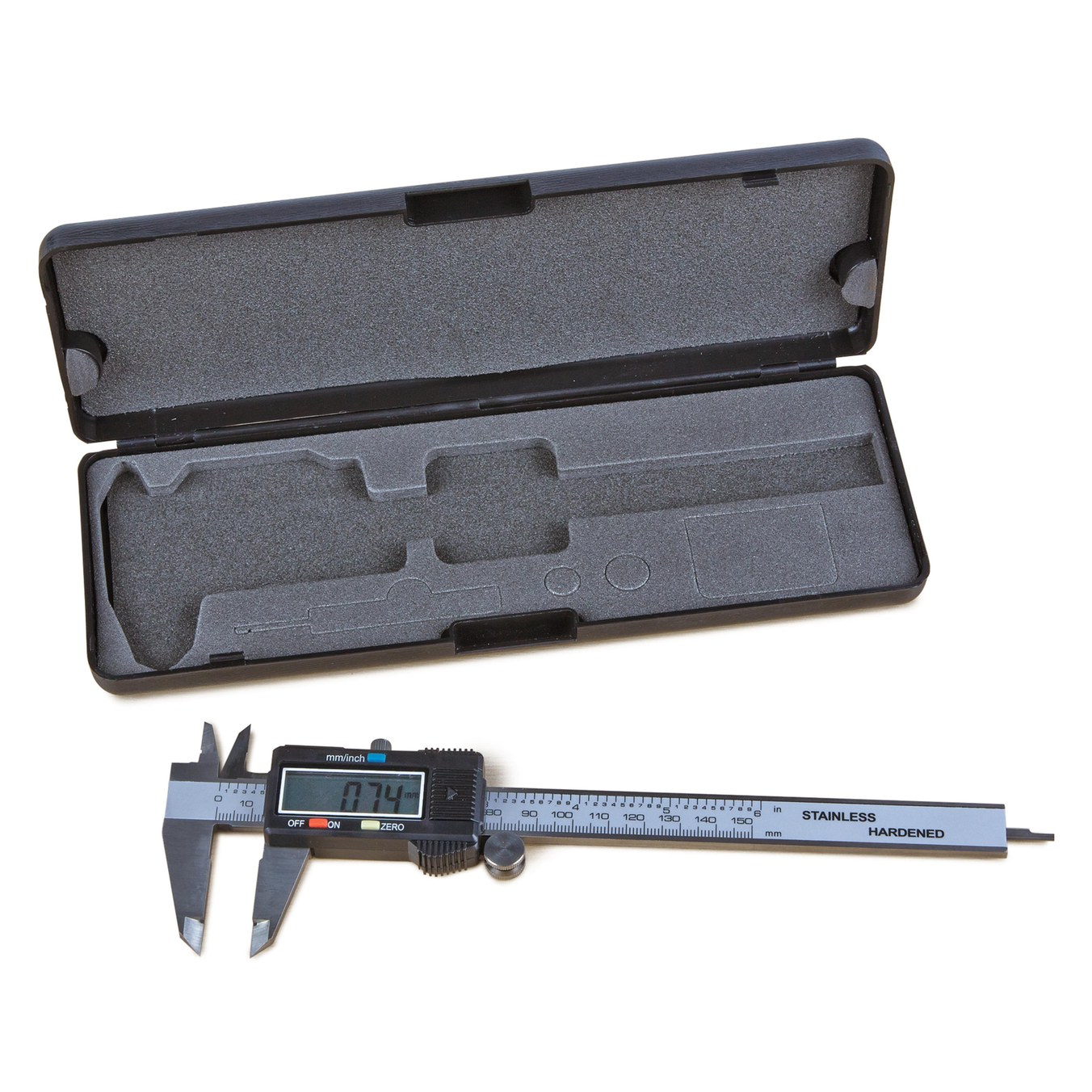

6. przechowywanie suwmiarki w zamkniętym etui, z odciążonym suwakiem.

Suwmiarka analogowa jest odporna na wilgoć, zabrudzenia i wstrząsy, ponieważ nie zawiera elektroniki ani baterii. Jej słabszą stroną pozostaje zużycie prowadnicy, noniusza i powierzchni szczęk. Suwmiarka cyfrowa zapewnia szybszy odczyt oraz możliwość zmiany jednostek, ale jest bardziej podatna na zalanie, korozję styków, uszkodzenie wyświetlacza i rozładowanie baterii. Modele z uszczelnieniem należy dobierać do środowiska pracy, nie zakładając pełnej odporności na zanurzenie. Po upadku oba typy wymagają sprawdzenia równoległości szczęk i porównania wskazań ze wzorcem. Wilgoć i zabrudzenia mogą zakłócać pomiar suwmiarką cyfrową podobnie jak przez wpływ na elektronikęi przez zmianę rzeczywistego punktu styku szczęk z mierzonym detalem. Krople wody, emulsje obróbkowe lub pot na powierzchni prowadnic zwiększają tarcie, powodują niestabilny przesuw i mogą utrudniać prawidłowe wyzerowanie przyrządu. Z kolei opiłki, kurz oraz zaschnięte resztki chłodziwa tworzą warstwę między szczękami a przedmiotem, zawyżając wymiar albo powodując jego odczyt z przypadkowym błędem.

W modelach cyfrowych dodatkowym problemem jest zawilgocenie liniału pojemnościowego i styków baterii. Ciecz przewodząca, szczególnie zawierająca sole lub środki chłodzące, może generować niestabilne wskazania, samoczynne zmiany cyfr albo chwilową utratę odczytu. Sama wilgotność powietrza najczęściej nie zakłóca pomiaru, lecz kondensacja pary wodnej na zimnym narzędziu już tak.

Najczęściej błąd nie wynika z samego wyświetlacza, lecz z niepełnego przylegania szczęk do mierzonej powierzchni.

Jak wilgoć i zabrudzenia zakłócają pomiar suwmiarką cyfrową?

Przed pomiarem należy oczyścić detal oraz powierzchnie pomiarowe miękką, niepylącą ściereczką. Szczęki powinny przesuwać się płynnie, bez wyczuwalnych zacięć. Po ich zamknięciu odczyt trzeba wyzerować, a następnie wykonać pomiar przy stałym, niewielkim nacisku. Nie wolno dociskać suwaka siłą, ponieważ może to ugiąć cienkie szczęki i zmienić wynik.

Czy możemy mierzyć suwmiarką cyfrową wilgotny detal?
