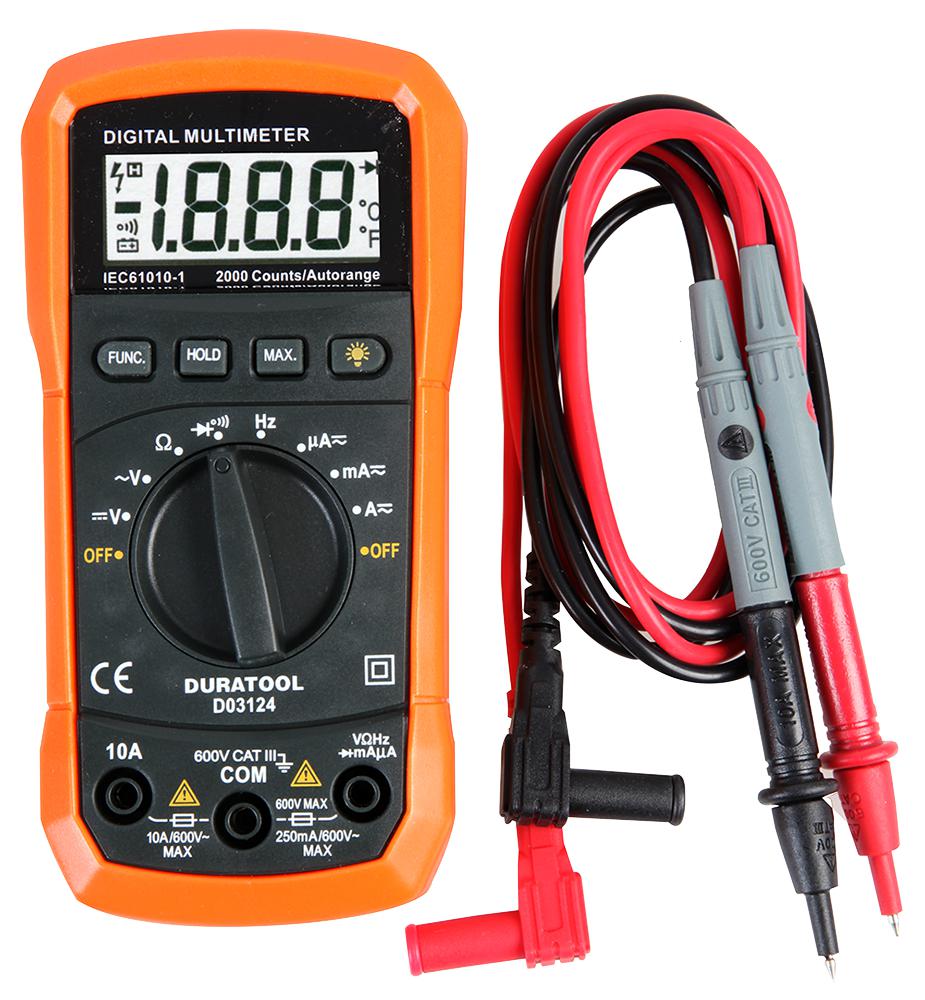

Multimetr dla elektronika – jaki wybrać, funkcje, parametry pomiarowe i zabezpieczenia

Multimetr dla elektronika powinien być dopasowany do zakresu wykonywanych pomiarów. Można wybrać model mierzący napięcie stałe i przemienne, natężenie prądu, rezystancję, pojemność oraz częstotliwość. Przydatne są automatyczny dobór zakresu, zabezpieczenie przed przeciążeniem, czytelny wyświetlacz i funkcja testu ciągłości obwodu. Do profesjonalnych celów najlepiej wybrać multimetr True RMS, dający dokładne wyniki także przy zniekształconych przebiegach.

Multimetr dla elektronika powinien odpowiadać zakresowi wykonywanych prac: inny przyrząd wystarczy do nauki podstaw i naprawy zasilaczy, a inny do diagnostyki układów samochodowych, automatyki lub urządzeń sieciowych. Liczą się liczba funkcji i rozdzielczość wyświetlacza, lecz także dokładność, szybkość pomiaru, stabilność wskazań oraz odporność na błędne podłączenie. Początkujący doceniają tryb automatycznego doboru zakresu, jednak konstruktor potrzebuje dobrej kontroli napięć stałych, prądów, rezystancji i testu ciągłości. Ważne są także przewody pomiarowe, jakość przełącznika obrotowego i czytelność ekranu.

Parametry, które decydują o użyteczności multimetru

Podstawą jest dokładność, podawana najczęściej jako ±(procent wskazania + liczba cyfr).

Najważniejsze kryteria obejmują:

• impedancję wejściową, najlepiej około 10 MΩ, aby przyrząd nie obciążał badanego obwodu;
• szybkość testu zwarcia, funkcję zatrzymania wyniku, pomiar względny oraz podświetlenie;
• zakres prądowy i czas dopuszczalnego pomiaru, szczególnie przy wejściu 10 A.

Zabezpieczenia i kategorie pomiarowe

Bezpieczeństwo zależy od konstrukcji, a nie wyłącznie od ceny. Multimetr przeznaczony do instalacji elektrycznych powinien mieć oznaczenie kategorii CAT II, CAT III lub CAT IV oraz odpowiednie napięcie znamionowe. CAT III dotyczy między innymi rozdzielnic i obwodów instalacyjnych, jednak CAT IV obejmuje punkt przyłączenia budynku i zewnętrzne linie zasilające. Do pracy przy sieci 230 V nie należy używać przypadkowego miernika bez potwierdzonej kategorii. Najistotniejsze elementy ochronne to bezpieczniki ceramiczne o wysokiej zdolności wyłączania, bariery izolacyjne, osłonięte gniazda, zabezpieczenie przed przepięciem oraz automatyczne rozładowanie obwodów po pomiarze.

Przed zmianą funkcji trzeba odłączyć przewody od badanego układu, a przy pomiarze prądu upewnić się, że sonda znajduje się w odpowiednim gnieździe. Do elektroniki niskonapięciowej wystarczy solidny multimetr warsztatowy, lecz prace przy sieci wymagają modelu z certyfikowaną ochroną, sprawnymi przewodami i bezpiecznikami zgodnymi ze specyfikacją producenta.

Zakresy, funkcje i dokładność pomiaru multimetru

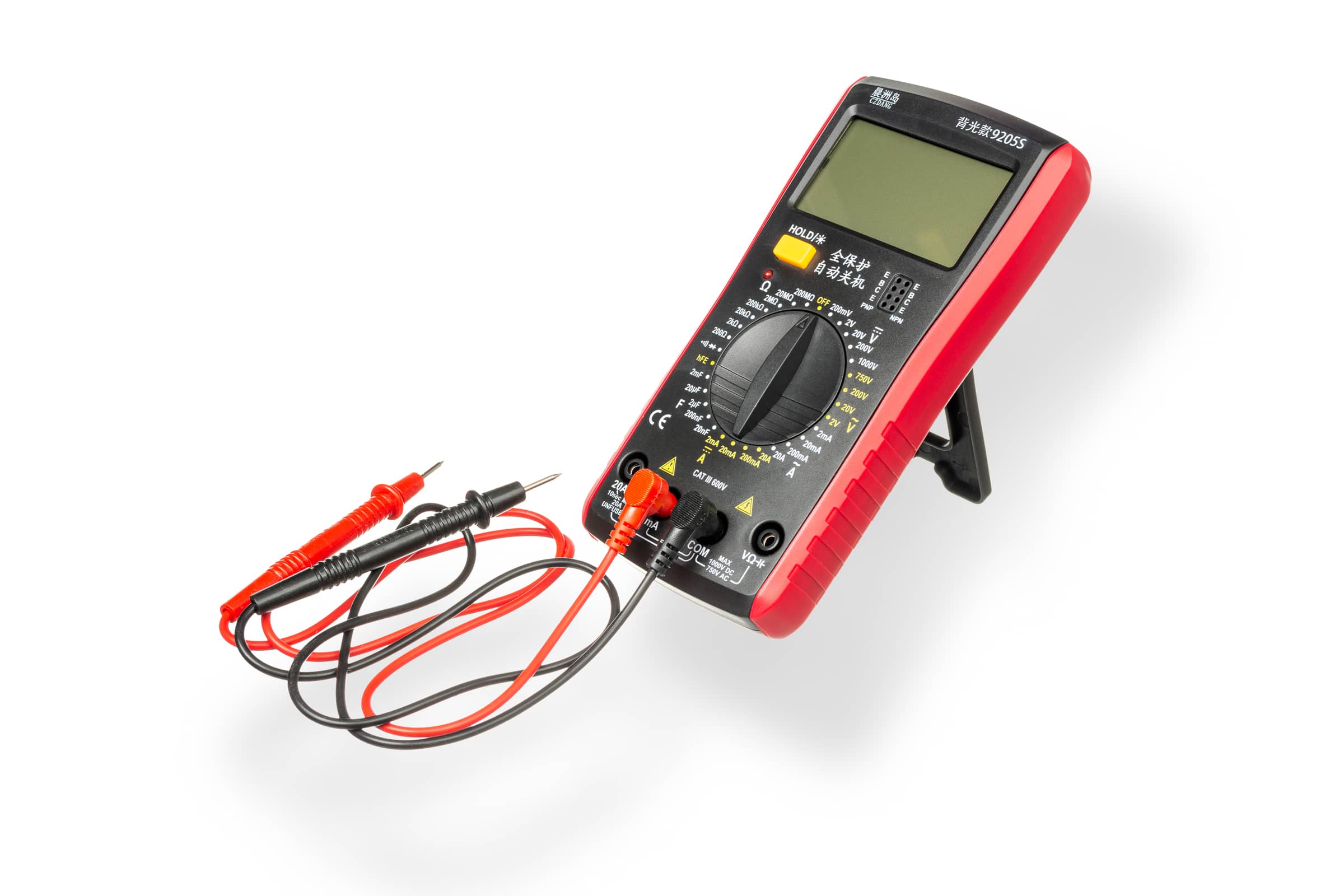

Multimetr cyfrowy mierzy przede wszystkim napięcie stałe DC i przemienne AC, natężenie prądu oraz rezystancję. Napięcie daje efekt równolegle do badanego elementu, jednak prąd – szeregowo, po przełączeniu przewodu pomiarowego do dobrego gniazda.

Pomylenie tych sposobów może spowodować zwarcie, przepalenie bezpiecznika albo uszkodzenie miernika.

Podstawowe znaczenie ma zakres pomiarowy. W trybie ręcznym użytkownik wybiera wartość maksymalną, na przykład 200 mV, 2 V, 20 V lub 600 V.

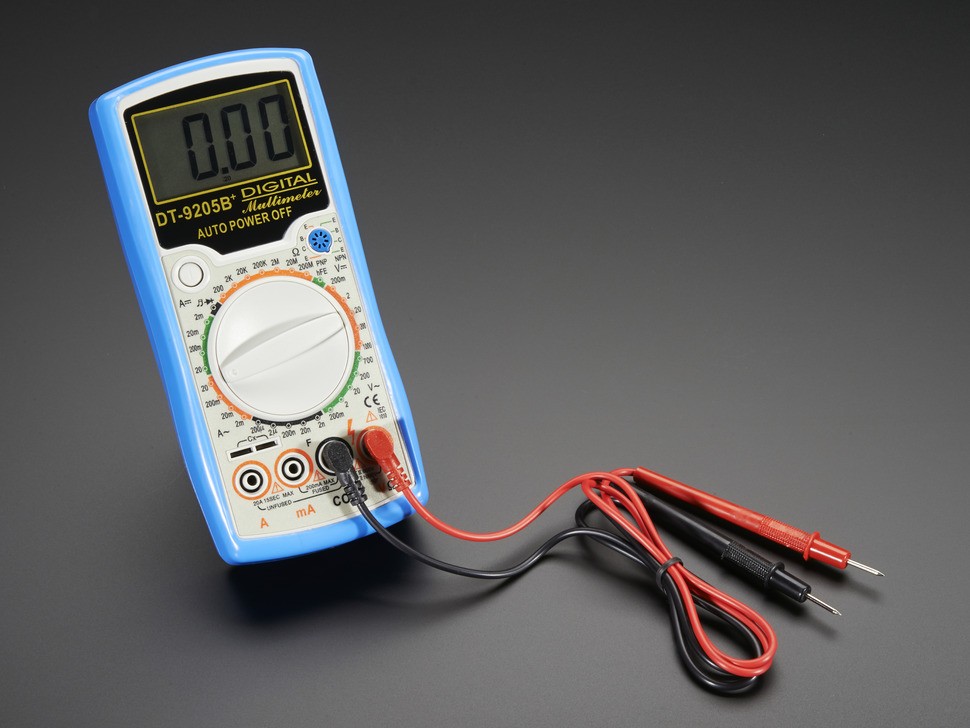

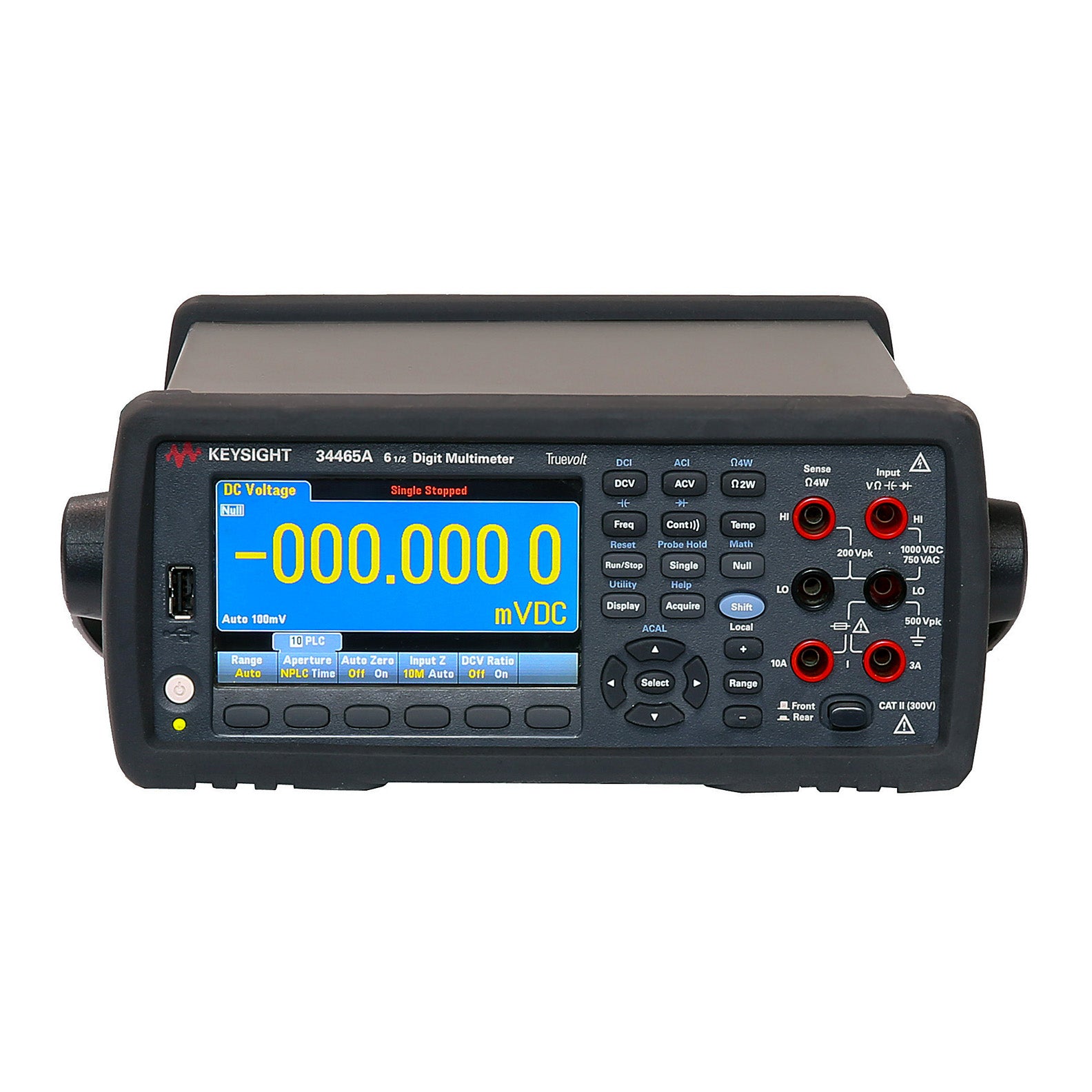

Zakres automatyczny dobiera ją samodzielnie, lecz może reagować wolniej, przede wszystkim przy niestabilnym sygnale. Najniższy poprawny zakres zapewnia najczęściej najlepszą rozdzielczość odczytu. Rozdzielczość określa najmniejszą zmianę, którą wyświetlacz potrafi wskazać, jednak dokładność opisuje błąd pomiaru, często jako ±(procent wskazania + liczba cyfr). Funkcja pomiaru ciągłości obwodu uruchamia sygnał dźwiękowy przy małej rezystancji i ułatwia kontrolę przewodów, ścieżek oraz bezpieczników. Test diody podaje napięcie testowe i pokazuje spadek napięcia na złączu. Pomiar pojemności służy do oceny kondensatorów, a pomiar częstotliwości i współczynnika wypełnienia – do analizy przebiegów impulsowych.

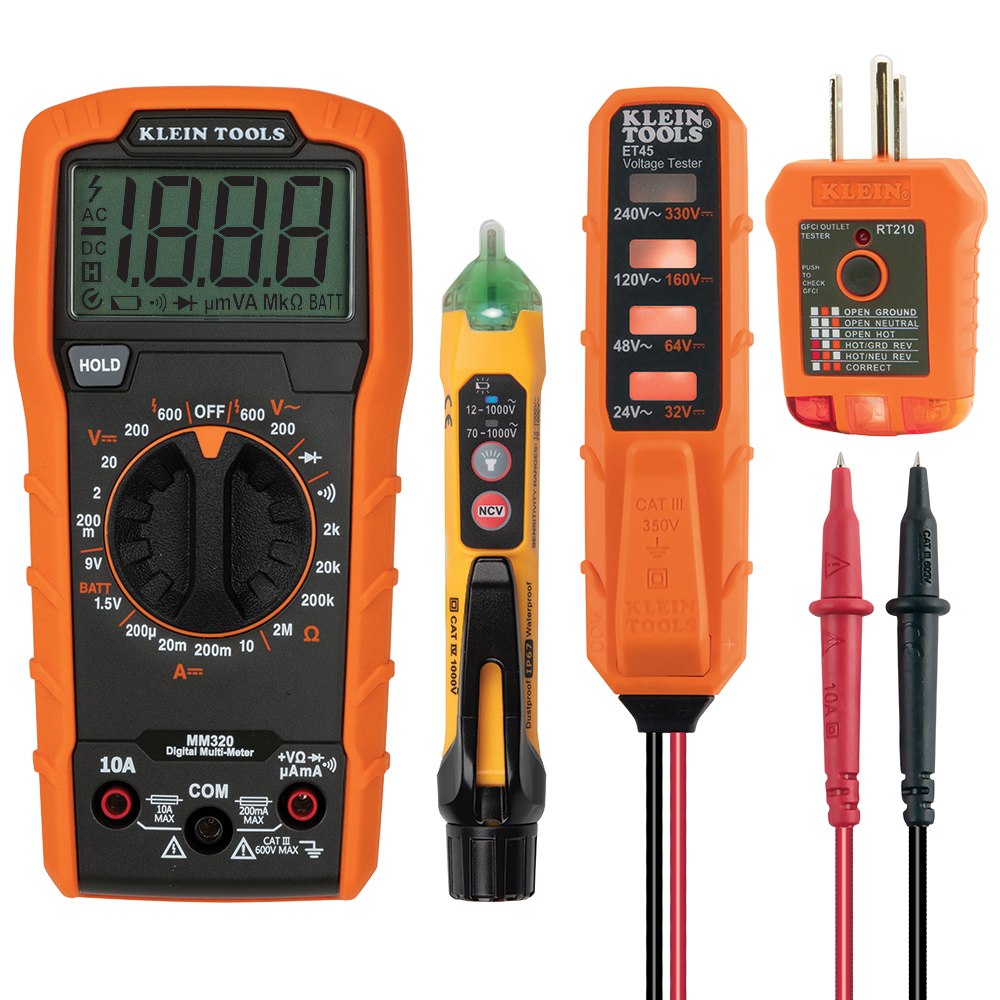

Niektóre przyrządy obsługują także temperaturę za pomocą termopary, tranzystory, prąd cęgowy lub pomiar True RMS, potrzebny przy odkształconych przebiegach AC. Ważna jest impedancja wejściowa, najczęściej wynosząca około 10 MΩ w torze napięciowym. Duża wartość ogranicza obciążenie badanego układu, ale może powodować pozorne napięcia na przewodach pozostających bez obciążenia. Przy pomiarze prądu znaczenie ma jednak napięcie obciążenia, czyli spadek napięcia powodowany przez sam multimetr.

Jak dobrać funkcję do badanego sygnału?

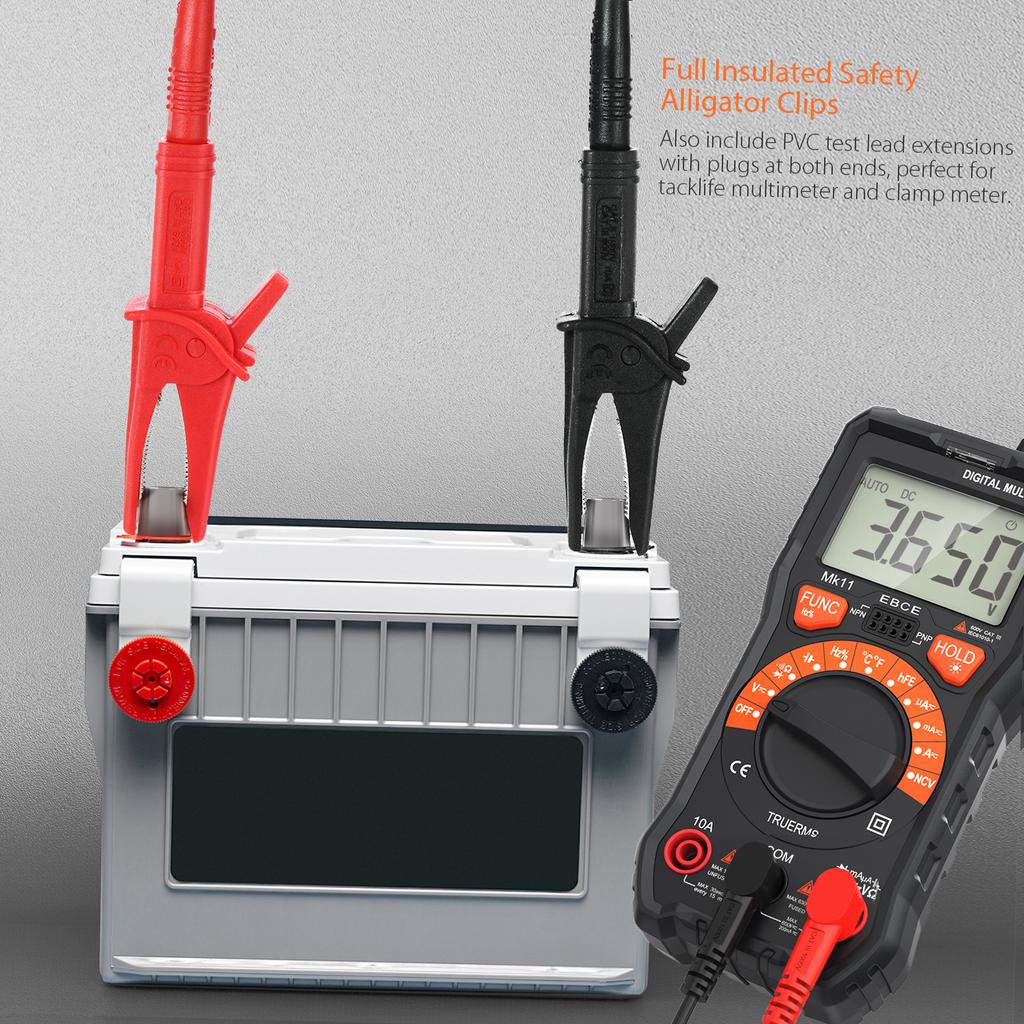

Przed pomiarem należy określić rodzaj sygnału i jego spodziewaną wartość. Baterię mierzy się na zakresie DC V, sieć energetyczną na AC V, a rezystor po odłączeniu zasilania na Ω. Pomiar rezystancji w czynnym układzie może zafałszować wynik lub uszkodzić miernik. Przy nieznanej wartości zaczyna się od najwyższego zakresu i stopniowo go zmniejsza.

Jakie parametry bezpieczeństwa są najważniejsze?

Multimetr powinien mieć właściwą kategorię przepięciową CAT II, CAT III albo CAT IV, odpowiednią do miejsca pomiaru, oraz bezpieczniki o właściwej zdolności wyłączania. Gniazda COM, VΩ i A trzeba dobierać zgodnie z funkcją. Przed zmianą trybu lub przepinaniem przewodu sondy należy odłączyć je od badanego obwodu. Zabezpieczenie multimetru zaczyna się od właściwej kategorii pomiarowej, sprawnych przewodów oraz świadomego wyboru gniazda wejściowego.

Elementy ochrony multimetru przed przepięciem i błędnym pomiarem

Najważniejszym parametrem przyrządu jest kategoria bezpieczeństwa oznaczona jako CAT II, CAT III lub CAT IV. Określa ona odporność na przepięcia występujące w konkretnej części instalacji.

Pomiar w rozdzielnicy, obwodzie zasilającym budynek albo przy silniku wymaga wyższej kategorii niż praca przy urządzeniach zasilanych z izolowanego zasilacza. Sama wartość napięcia, na przykład 600 V, nie opisuje pełnej odporności miernika. Na bezpieczeństwo wpływają także następujące rozwiązania konstrukcyjne:

• bezpieczniki ceramiczne o dużej zdolności wyłączania, najlepiej typu HRC;
• niezależne gniazda dla pomiaru napięcia, rezystancji i prądu;
• automatyczne rozładowanie pojemności wejściowych;
• rezystory ograniczające prąd w torze pomiarowym;
• ochrona wejścia przed napięciem przyłożonym do funkcji omomierza;
• osłonięte końcówki przewodów i izolowane sondy;
• wyraźny sygnał dźwiękowy ostrzegający o przewodzie w gnieździe prądowym.

Bezpiecznik chroni przede wszystkim tor pomiaru prądu, dlatego nie zastępuje prawidłowej techniki pracy.

Przed przełączeniem funkcji należy odłączyć sondy od badanego obwodu. Po pomiarze prądu przewód trzeba natychmiast przełożyć do gniazda napięciowego. Najgroźniejszym błędem jest zwarcie źródła napięcia przez multimetr ustawiony na pomiar amperów.

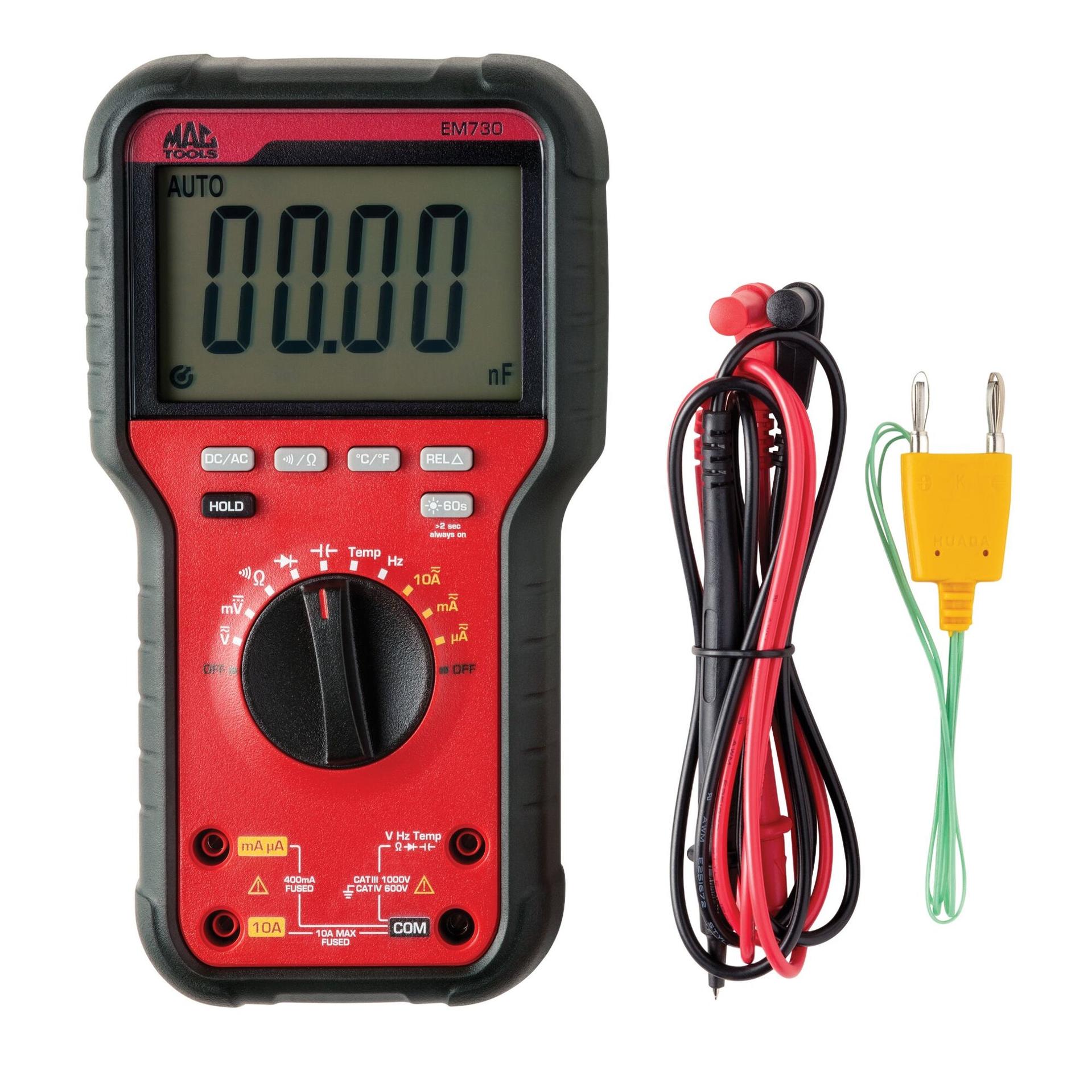

Przewody pomiarowe powinny mieć izolację dopasowaną do kategorii miernika, nieuszkodzone końcówki oraz osłony ograniczające odsłoniętą część grotu.

Przy napięciach sieciowych należy używać sond z osłoną palców i pracować jedną ręką, gdy ogranicza to ryzyko przepływu prądu przez klatkę piersiową. Rzeczywista ochrona wynika z połączenia konstrukcji miernika, właściwego bezpiecznika i poprawnego sposobu pomiaru. Czy możemy zastąpić bezpiecznik drutem? Nie, ponieważ eliminuje to ochronę przed zwarciem i pożarem. Czy multimetr CAT III 600 V nadaje się do każdego pomiaru?

Nie, kategoria musi odpowiadać miejscu pracy, a napięcie nie może przekraczać deklarowanej wartości.

Czy przed pomiarem napięcia trzeba sprawdzić miernik? Tak; należy skontrolować przewody, ustawienie funkcji i działanie przyrządu na znanym źródle napięcia.

Bezpiecznik w multimetrze chroni przede wszystkim użytkownika, przewody pomiarowe i obwody wejściowe przy pomiarze prądu. Po podłączeniu przyrządu równolegle do źródła napięcia, zamiast szeregowo, może popłynąć prąd zwarciowy. W takiej sytuacji bezpiecznik powinien przerwać obwód, zanim energia uszkodzi płytkę albo doprowadzi do łuku elektrycznego. Multimetr dla elektronika powinien mieć bezpiecznik ceramiczny o wysokiej zdolności wyłączania, szczególnie gdy może być używany przy instalacjach o dużej wydajności prądowej. Ceramiczna obudowa jest odporna na wysoką temperaturę, a bezpieczniki HRC często zawierają piasek kwarcowy ograniczający i gaszący łuk.

Za pomocą tego mogą bezpiecznie przerwać większy prąd zwarciowy niż wiele tanich bezpieczników szklanych.

Bezpiecznik ceramiczny w multimetrze dla elektronika a rzeczywisty poziom ochrony

Sama ceramika nie gwarantuje bezpieczeństwa. Liczą się także napięcie znamionowe, zdolność wyłączania, charakterystyka czasowa oraz zgodność z kategorią pomiarową przyrządu. Bezpiecznik toru miliamperowego powinien mieć parametry przewidziane przez producenta, podobnie jak wkładka dla zakresu 10 A. Zastosowanie przypadkowego zamiennika może pozbawić ochrony wejście pomiarowe. Bezpiecznik szklany bywa wystarczający przy pracy na niskich napięciach w układach laboratoryjnych, lecz jego zdolność gaszenia łuku jest najczęściej mniejsza. W warsztacie elektronika, gdzie okazjonalnie pojawia się zasilacz sieciowy, falownik lub akumulator o dużej pojemności, ceramiczny bezpiecznik HRC jest rozsądniejszym wyborem.

Czy ceramiczna wkładka wystarczy do bezpiecznego pomiaru napięcia sieciowego?

Nie. O bezpieczeństwie decydują także izolacja obudowy, odstępy pełzania i powietrzne na płytce, zabezpieczenia przepięciowe MOV, rezystory wejściowe oraz jakość przewodów.

Należy sprawdzić oznaczenie CAT II, CAT III lub CAT IV i odnosić je do konkretnego zakresu celów, a do nadruku na obudowie. Dobry multimetr dla elektronika ma obojętnie zabezpieczone gniazda, osłonięte sondy i bezpieczniki o wysokiej zdolności wyłączania. Uszkodzoną wkładkę wymienia się wyłącznie na model o identycznych parametrach: napięciu, prądzie, szybkości działania i konstrukcji HRC. Zastąpienie bezpiecznika przewodem, folią albo mocniejszą wkładką tworzy bezpośrednie ryzyko pożaru i eksplozji elementów wejściowych.
